หอคอยท่อเหล็กไฟฟ้าแรงสูง

Qingdao Anbang New Energy High-Voltage Steel Tubular Tower เป็นอุปกรณ์สนับสนุนการส่งสัญญาณหลักที่บูรณาการ "ออกแบบ-ผลิต-ติดตั้ง-บริการ". ออกแบบมาโดยเฉพาะสำหรับไฟฟ้าแรงสูง 10kV-1000kV ไฟฟ้าแรงสูงพิเศษ (UHV) และสายส่งไฟฟ้าแรงสูงพิเศษ ครอบคลุมโครงสร้างหลายประเภท ได้แก่ แบบขัดแตะ แบบเรียวเสาเดี่ยว และแบบรวมฐานแคบ

ในฐานะ "องค์กรเสาท่อเหล็ก 10 อันดับแรกของปี 2565" บริษัท อาศัยสิทธิบัตรหลัก 20 ฉบับ กำลังการผลิต 50,000 ตันต่อปี และการรับรองในประเทศ/อุตสาหกรรม มาตรฐานเช่น GB/T 2694 และ GB 50205

ผลิตภัณฑ์ใช้เหล็กความแข็งแรงสูงเกรด Q355B/Q420/Q460 ซึ่งมี การชุบสังกะสีแบบจุ่มร้อนป้องกันการกัดกร่อน เทคโนโลยีการเชื่อมที่ได้รับสิทธิบัตร และการออกแบบโครงสร้างเสริม

ก็สามารถดำเนินการได้ เสถียร ในสถานการณ์ที่ซับซ้อน เช่น พื้นที่เสี่ยงต่อพายุไต้ฝุ่น พื้นที่น้ำแข็งหนา และทางเดินที่จำกัดในเมือง ปลอดภัย และโซลูชันการส่งกำลังที่เชื่อถือได้สำหรับพลังงาน การสื่อสาร อุตสาหกรรม และสาขาอื่นๆ และมี ประสบความสำเร็จในการให้บริการลูกค้าหลายร้อยรายทั่วโลก ทั้งสองได้รับการยกย่องอย่างสูงจากลูกค้า

ข้อดีหลัก

การเสริมศักยภาพที่ได้รับการจดสิทธิบัตรสำหรับโครงสร้างที่มั่นคง

กรรมสิทธิ์ในสิทธิบัตรหลักแต่เพียงผู้เดียว ได้แก่ “โครงสร้างเสริมกำลัง ส่วนประกอบเหล็กทาวเวอร์" และ "ฟิกซ์เจอร์เชื่อมพิเศษสำหรับฐานทาวเวอร์เหล็กมุม" ผ่านการสนับสนุนที่มั่นคงรูปสามเหลี่ยม การออกแบบและเทคโนโลยีการเสริมแรงแบบไม่มีรู ความสามารถในการรับน้ำหนักจะเพิ่มขึ้นโดยไม่ทำลายความแข็งแรงของร่างกาย

ที่ อุปกรณ์เชื่อมสามารถปรับให้เข้ากับตำแหน่งข้อกำหนดต่างๆของแผ่นเหล็กได้ รอยเชื่อมไม่ทำลาย การทดสอบเพื่อให้มั่นใจว่าข้อต่อมีความแข็งสูงและมีความเยื้องศูนย์น้อยที่สุด ความสามารถในการสั่นสะเทือนของลมและป้องกันน้ำแข็งคือ เหนือกว่าผลิตภัณฑ์แบบดั้งเดิมอย่างเห็นได้ชัด

มีความแข็งแรงสูงและทนทานต่อการกัดกร่อนเพื่ออายุการใช้งานที่ยาวนานขึ้น

วัสดุหลักเป็นโลหะผสมต่ำ เหล็กมีความแข็งแรงสูง ที่ ความหนาของการเคลือบสังกะสีแบบจุ่มร้อนไม่น้อยกว่า 85μm และโครงสร้างท่อเหล็กปิดได้อย่างมีประสิทธิภาพ ป้องกัน การสะสมของน้ำและฝุ่นทำให้มีอายุการใช้งานป้องกันการกัดกร่อนได้นานกว่า 30 ปี

ก้านควบคุมอย่างเข้มงวด ดัด องศา (≤2‰ของความยาว) และรูปไข่ (≤2D/1000) ช่วยให้มั่นใจในการปรับตัวให้เข้ากับสภาพแวดล้อมที่รุนแรง เช่น สเปรย์เกลือสูงใน พื้นที่ชายฝั่งทะเล ลมและทรายสูงทางตะวันตกเฉียงเหนือของจีน โดยมีภาระงานบำรุงรักษารายวันเพียง 1/3 ของทั้งหมด แบบดั้งเดิม หอคอยเหล็ก

ความสามารถในการปรับตัวตามสถานการณ์ด้วยพื้นที่พื้นที่เหมาะสมที่สุด

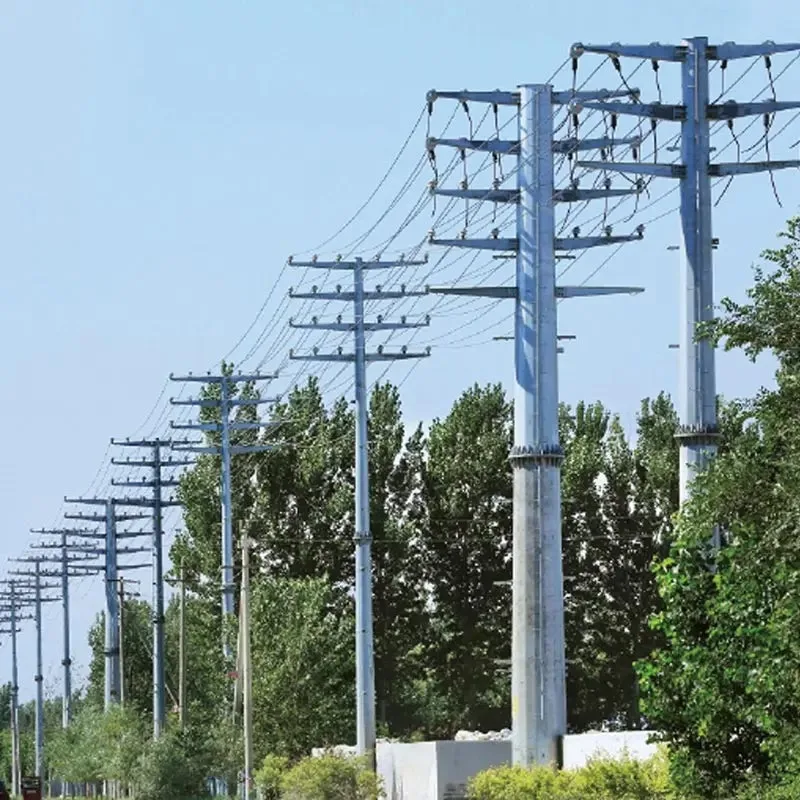

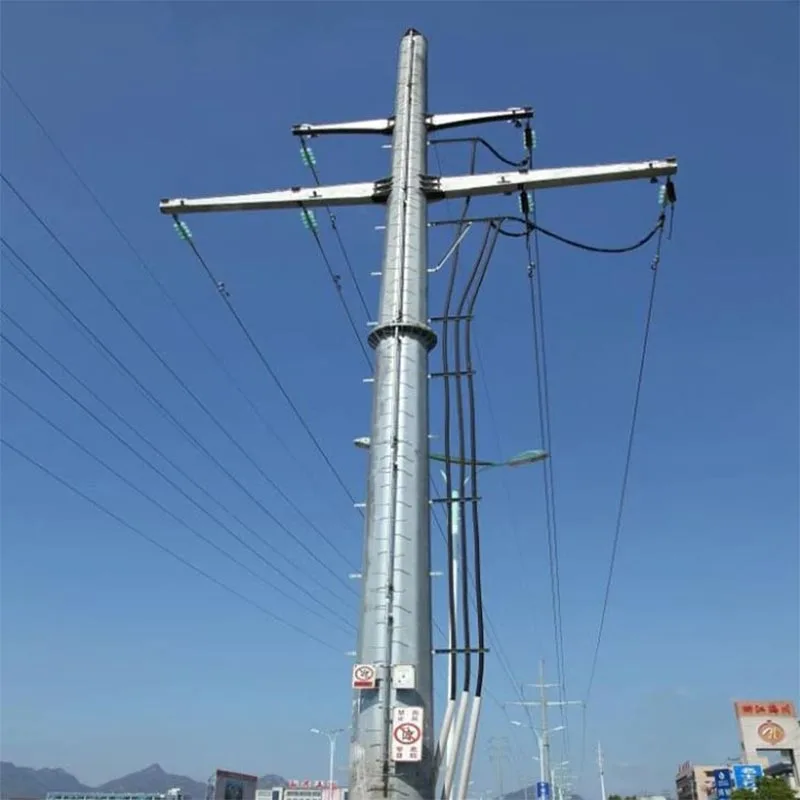

มีตัวเลือกโครงสร้างให้เลือกหลายแบบ (ฐานแคบ ประเภทรวม แบบเรียวคอลัมน์เดียว) หอคอยแบบท่อเดี่ยวต้องการเพียงฐานรากทรงกลม จึงช่วยลดพื้นที่บนพื้นได้มากขึ้น มากกว่า 60% เมื่อเทียบกับหอคอยเหล็กมุม เหมาะอย่างยิ่งสำหรับการเปลี่ยนแปลงโครงข่ายไฟฟ้าในเมือง สวนอุตสาหกรรม และ สถานการณ์อื่นๆ ที่จำกัดทางเดิน

หน้าตัดของท่อเหล็กที่มีความคล่องตัวมีค่าสัมประสิทธิ์ความต้านทานลมต่ำ ลดแรงลมลง 30% ในพื้นที่เสี่ยงพายุไต้ฝุ่นและส่วนช่วงยาว (ทางข้ามแม่น้ำ/หุบเขา) สำหรับสถานการณ์ UHV ที่ ความสูงของหอคอยสามารถเข้าถึง 130 เมตรและน้ำหนักของหอคอย 260 ตัน ตรงตามข้อกำหนดของพลังงานไฟฟ้าสองวงจร การส่งผ่าน

บริการครบวงจรเพื่อการจัดส่งที่มีประสิทธิภาพ

ให้บริการแบบครบวงจรของ "โรงงานออกแบบที่กำหนดเอง" การประกอบชิ้นส่วนสำเร็จรูปที่ไซต์งาน" ฐานการผลิตขนาด 50,000 ตร.ม. รับประกันการผลิตจำนวนมากอย่างรวดเร็ว

นำมาใช้อย่างประณีต แผนการก่อสร้างเช่นการยกเชือกไนลอนที่มีความแข็งแรงสูง รอบการติดตั้งจะสั้นกว่า 20% อุตสาหกรรม เฉลี่ย มีการให้การสนับสนุนด้านเทคนิคแบบเต็มกระบวนการ รวมถึงการออกแบบฐานรากและการปรับส่วนประกอบต่างๆ

สถานการณ์การใช้งาน

สนามส่งกำลัง: 110kV-1000kV UHV/สายส่งไฟฟ้าแรงสูงพิเศษ และ โครงสร้างสถานีย่อย เหมาะอย่างยิ่งสำหรับโครงการส่งพลังงานข้ามภูมิภาคในมองโกเลียใน กวางสี และภูมิภาคอื่นๆ

สถานการณ์ในเมืองและอุตสาหกรรม: การอัพเกรดโครงข่ายไฟฟ้าในเมือง, การกระจายพลังงานของสวนอุตสาหกรรม, และกำลังไฟฟ้า 10kV โครงการส่งสัญญาณสำหรับการชาร์จและสลับสถานี การออกแบบฐานแคบช่วยลดต้นทุนการซื้อที่ดินและ ปรับให้เข้ากับสภาพแวดล้อมที่ซับซ้อนของอาคารหนาแน่น

ภูมิอากาศและภูมิประเทศที่ซับซ้อน: พื้นที่ชายฝั่งที่เสี่ยงต่อพายุไต้ฝุ่น บริเวณที่มีน้ำแข็งปกคลุมหนาแน่นทางตะวันตกเฉียงใต้ จีนลมแรง พื้นที่ความเร็วทางตะวันตกเฉียงเหนือของโกบี เช่นเดียวกับส่วนการส่งผ่านระยะไกล เช่น ทางข้ามแม่น้ำ/หุบเขา

การปรับตัวหลายอุตสาหกรรม: รองรับสถานีฐานสื่อสาร หอวิทยุและโทรทัศน์ และ พลังพิเศษ สิ่งอำนวยความสะดวกการส่งผ่านสำหรับกองทัพ มีโครงสร้างหอคอยที่ปรับแต่งได้ตามข้อกำหนดต่างๆ ตอบสนองความต้องการเฉพาะ

ข้อมูลจำเพาะพารามิเตอร์

คำถามที่พบบ่อย (FAQ)

1. ต้นทุนของเสาเหล็กท่อแรงดันสูงสูงกว่าเสาเหล็กมุมแบบดั้งเดิมหรือไม่?

ต้นทุนการผลิตเริ่มต้นสูงขึ้นเล็กน้อย แต่ต้นทุนที่ครอบคลุมมีข้อได้เปรียบมากกว่า! เหล็ก หอคอยแบบท่อมีน้ำหนักเบากว่า (ลดน้ำหนักได้ 30% ภายใต้ภาระเดียวกัน) ช่วยลดต้นทุนการก่อสร้างฐานรากด้วย 20%-40%

ด้วยอายุการใช้งานป้องกันการกัดกร่อนสูงสุด 30 ปี ค่าบำรุงรักษาในภายหลังเพียง 1/3 ของค่าบำรุงรักษา หอคอยเหล็กมุมแบบดั้งเดิม นอกจากนี้ พื้นที่ขนาดกะทัดรัดยังช่วยลดต้นทุนการซื้อที่ดินได้อย่างมาก เขตเมืองส่งผลให้ความคุ้มค่าในการใช้งานในระยะยาวสูงขึ้นมาก

2. จะมั่นใจในความมั่นคงและความปลอดภัยของหอคอยในโครงการระยะยาว UHV ได้อย่างไร?

หอคอยช่วงยาว UHV ใช้โครงสร้างเสริมแบบขัดแตะ โดยมีวัสดุหลักทำจากเหล็กความแข็งแรงสูง Q460 การกระจายแรงได้รับการปรับปรุงให้เหมาะสมผ่านการวิเคราะห์องค์ประกอบไฟไนต์ 3 มิติ และข้อต่อได้รับการแก้ไขเป็นสองเท่าโดยการตัดกัน การเชื่อมเส้นและการเชื่อมต่อหน้าแปลนด้วยความเยื้องศูนย์ ≤3มม. ก่อนส่งมอบ การทดสอบอุโมงค์ลมแบบจำลองมาตราส่วน 1:10 และ มีการทดสอบขีดจำกัดโหลด

หลังจากการติดตั้งนอกสถานที่ การตรวจจับข้อบกพร่องด้วยอัลตราโซนิกและแนวตั้งโดยรวม มีการตรวจสอบเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดโหลดการส่งกำลัง UHV ขนาด 1,000kV สินค้ามี ดำเนินงานอย่างมั่นคงในโครงการ UHV ข้ามแม่น้ำหลายโครงการ

3. การบำรุงรักษารายวันต้องทำอย่างไร และรอบการบำรุงรักษาเป็นอย่างไร?

การบำรุงรักษาทำได้ง่ายและสะดวก! ขอแนะนำให้ทำการตรวจสอบเป็นประจำปีละครั้ง: ตรวจสอบ ความแน่นของสลักเกลียว ความไวของรางกันตก (ถ้ามีติดตั้ง) และสิ่งกีดขวางรอบหอคอย

ควรเคลือบสารเคลือบป้องกันการกัดกร่อนทุกๆ 5-8 ปีตามสภาพแวดล้อม ที่ โครงสร้างท่อเหล็กปิดป้องกันการกัดกร่อนภายใน ทำให้ไม่ต้องยกเครื่องบ่อยๆ และ ลดภาระงานบำรุงรักษาลงอย่างมาก

4. รองรับการออกแบบที่กำหนดเองหรือไม่ และมีรอบการจัดส่งอย่างไร

ปรับแต่งฉากเต็มได้แล้ว! โครงสร้างทาวเวอร์สามารถปรับแต่งได้ตามระดับแรงดันไฟฟ้า, โหลด ข้อกำหนด ภูมิประเทศและสภาพอากาศ ข้อจำกัดของพื้นที่ และพารามิเตอร์อื่นๆ

รอบการส่งมอบมาตรฐาน สินค้ามีอายุ 15-30 วัน สำหรับอาคาร UHV ขนาดใหญ่หรือผลิตภัณฑ์แบบกำหนดเอง สามารถเจรจารอบการทำงานตามโครงการได้ ขนาด กำลังการผลิตของบริษัทที่ 50,000 ตันต่อปีทำให้มั่นใจได้ถึงการผลิตและการส่งมอบจำนวนมากอย่างรวดเร็ว
