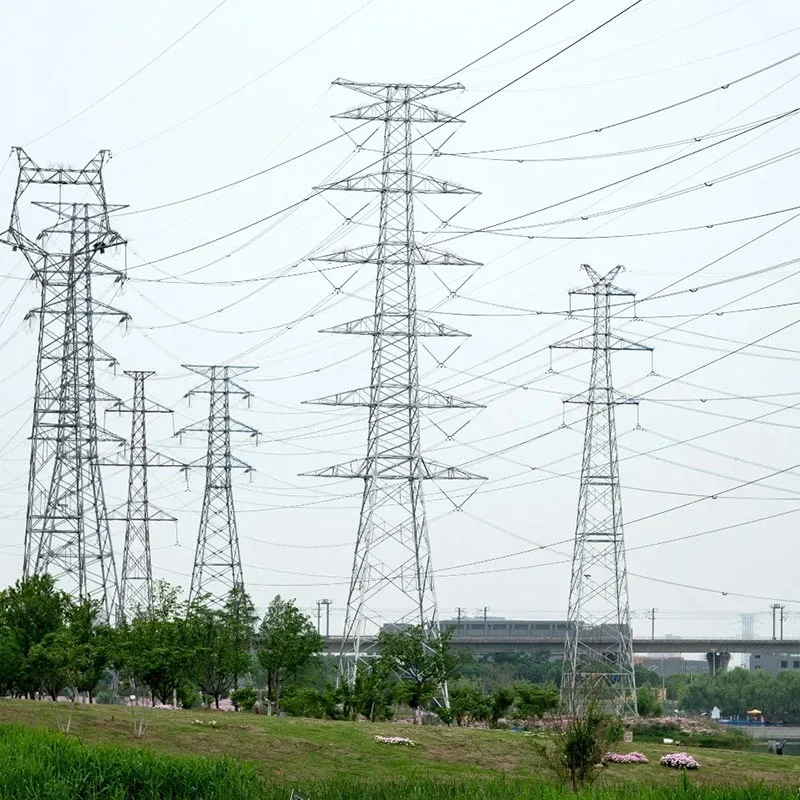

ทาวเวอร์ส่งกำลังแทนเจนต์

Tangent Tower ระบบส่งกำลังขั้นสูงและทนทานเป็นโครงสร้างเหล็กรองรับแกนสำหรับส่วนตรง อำนาจ ระบบส่งกำลังเหมาะสำหรับระดับแรงดันไฟฟ้า 10kV–1000kV ได้รับการออกแบบและผลิตโดย Qingdao Anbang New พลังงาน โรงงานตามมาตรฐาน GB/T 2694–2018 และ DL/T 5486–2020

ผลิตภัณฑ์ใช้มุมที่มีความแข็งแรงสูง โครงสร้างโครงโครงเหล็ก/ท่อเหล็ก การชุบสังกะสีแบบจุ่มร้อนเพื่อป้องกันการกัดกร่อนในระยะยาว และการเสริมแรงที่ได้รับสิทธิบัตร เทคโนโลยีที่บูรณาการความสามารถในการรับน้ำหนักสูง ทนต่อภัยพิบัติที่แข็งแกร่ง ติดตั้งง่าย และยาวนาน บริการ ชีวิต

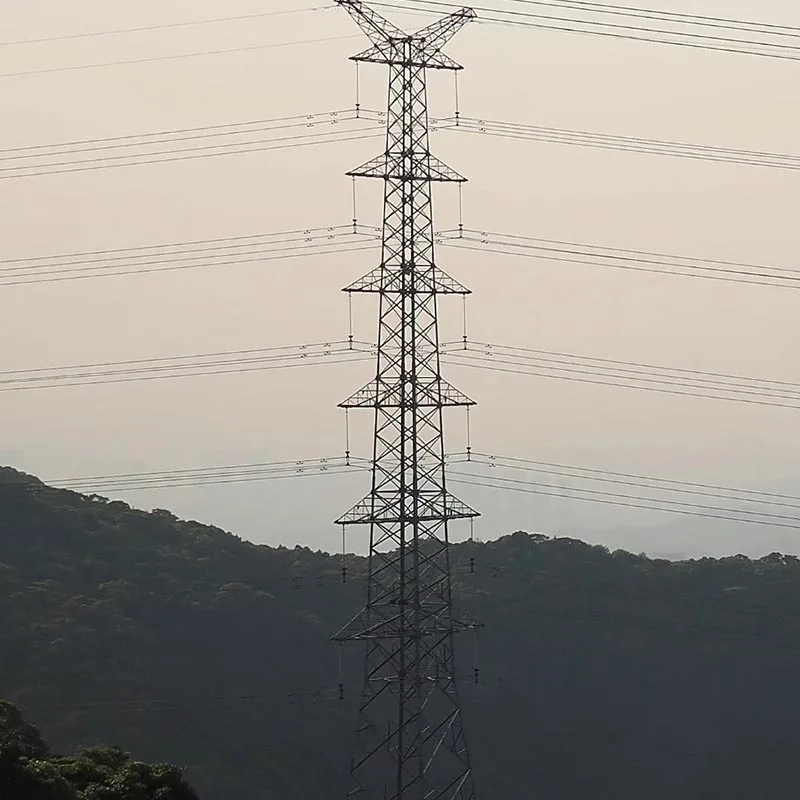

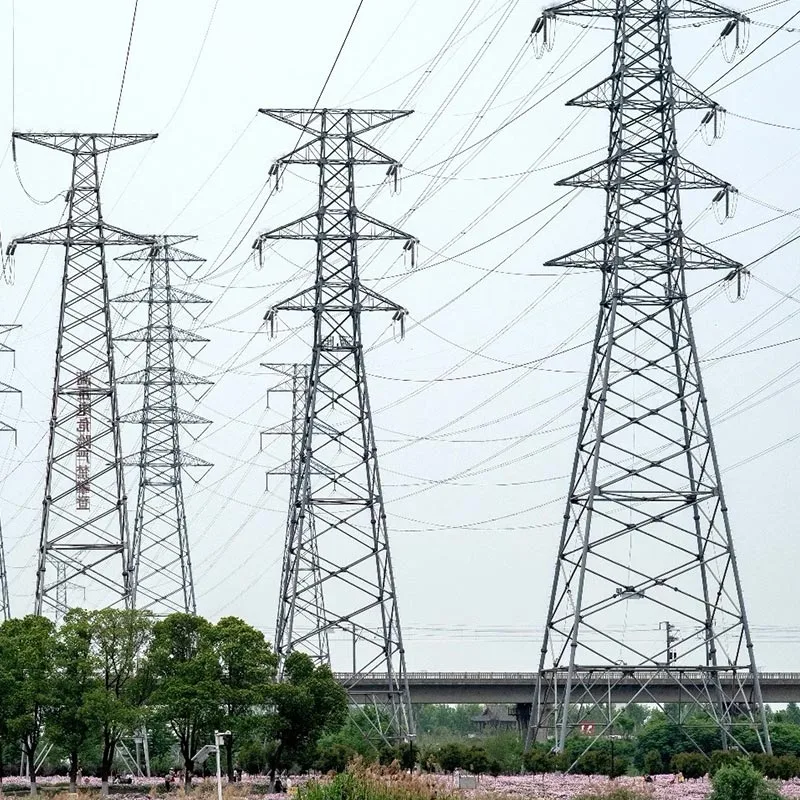

มีการใช้กันอย่างแพร่หลายในระบบส่งไฟฟ้าในเมือง ระบบส่งไฟฟ้าบนภูเขา การข้ามแม่น้ำ และสถานการณ์อื่น ๆ นำเสนอโซลูชันทาวเวอร์แทนเจนต์ระบบส่งกำลังที่เสถียรและเชื่อถือได้สำหรับระบบส่งกำลังในประเทศจีน

ข้อดีหลัก

ประสิทธิภาพทางกลที่ดีเยี่ยม

พร้อมกับการจดสิทธิบัตรอย่างอิสระ "การเสริมกำลัง โครงสร้างสำหรับส่วนประกอบเหล็กที่ใช้ในเสาไฟฟ้า" สามารถขึ้นรูปฐานรองรับทรงสามเหลี่ยมได้โดยไม่ต้องเจาะ หลุม

ความแข็งแรงของวัสดุหลักของหอส่งแทนเจนต์เพิ่มขึ้น 20% และลม แผ่นดินไหว และ ความต้านทานต่อการเกิดน้ำแข็งเกินกว่ามาตรฐานอุตสาหกรรมมาก

การผลิตที่มีความแม่นยำจากโรงงาน

Qingdao Anbang New Energy ทันสมัยขนาด 50,000 ตารางเมตร โรงงานเป็นประจำทุกปี ผลิตส่วนประกอบหอคอยมากกว่า 50,000 ตัน กระบวนการทั้งหมดประกอบด้วยการตัด CNC การเชื่อมที่แม่นยำ และ การตรวจจับข้อบกพร่องอย่างเข้มงวด ทำให้ได้ความแม่นยำของส่วนประกอบ ±1.0 มม. และแนวตั้ง ≤1/1000

ป้องกันการกัดกร่อนได้ยาวนาน

Tangent Tower ระบบส่งกำลังใช้การจุ่มร้อนสองชั้น ชุบสังกะสี กระบวนการป้องกันการกัดกร่อนโดยมีความหนาของชั้นสังกะสี≥85μm สามารถให้บริการโดยไม่ต้องบำรุงรักษาได้นานถึง 50 ปี รุนแรง สภาพแวดล้อมต่างๆ เช่น บริเวณชายฝั่งทะเล น้ำเกลือ-ด่าง และพื้นที่ที่มีความชื้นสูง ช่วยลดวงจรชีวิตโดยรวมลงได้อย่างมาก ค่าใช้จ่าย

การออกแบบโมดูลาร์และการติดตั้งที่มีประสิทธิภาพ

หอคอยใช้โมดูลที่ได้มาตรฐานและการเชื่อมต่อแบบสายฟ้า ไม่ต้องมีนอกสถานที่ การเชื่อม ระยะเวลาการติดตั้งสำหรับหอคอยฐานรากเดี่ยวสั้นลง 30% เมื่อเทียบกับวิธีการแบบเดิม ช่วยให้สามารถก่อสร้างได้อย่างรวดเร็วในภูมิประเทศที่ซับซ้อน เช่น ภูเขาและทะเลทราย

การปรับแต่งที่แข็งแกร่ง

เหมาะสำหรับระดับแรงดันไฟฟ้าตั้งแต่ 10kV ถึง 1,000kV หอคอยสามารถปรับแต่งได้ ตามความดันลม ไอซิ่ง สภาพทางธรณีวิทยา และข้อกำหนดการปฏิบัติงานอื่น ๆ ที่ตอบสนองความต้องการของ โครงการสายส่งต่างๆ ทั่วประเทศจีน

หลักการทำงานของผลิตภัณฑ์

เป็นโครงสร้างรองรับหลักของส่วนตรงของสายส่ง หอแทนเจนต์ส่ง หน้าที่หลักในการระงับตัวนำและสายกราวด์ และเพื่อรับภาระในแนวตั้ง (ตัวนำและสายกราวด์ น้ำหนักตัวเองของหอคอย) แรงในแนวนอน (แรงลม ภาระน้ำแข็ง ผลกระทบจากแผ่นดินไหว) และความตึงของลวดหัก

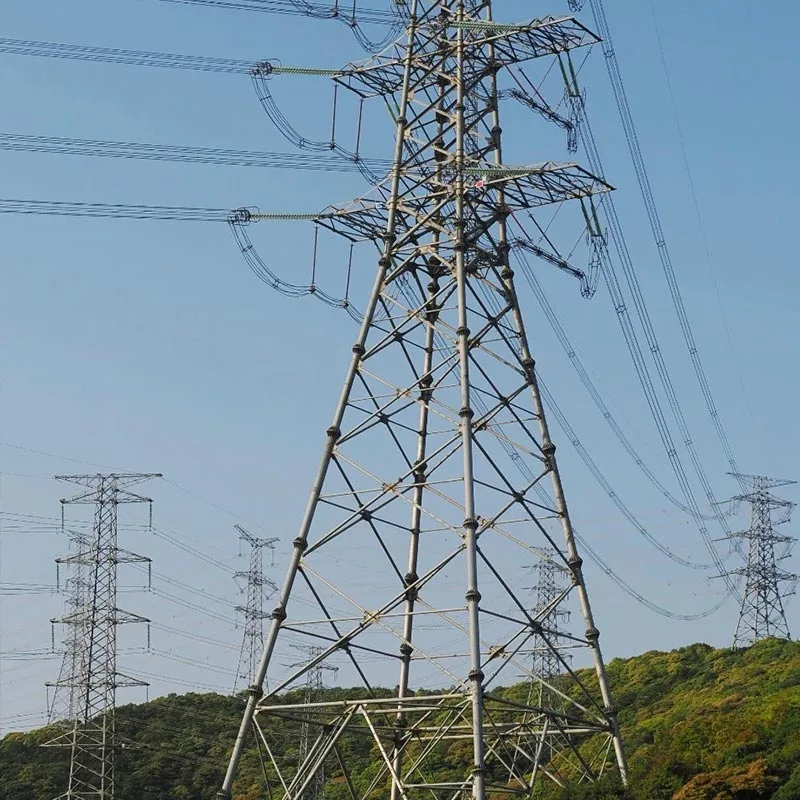

หอคอยใช้โครงสร้างโครงถักเชิงพื้นที่ ซึ่งสามารถถ่ายเทน้ำหนักต่างๆ ไปยังฐานรากของหอคอยได้อย่างมีประสิทธิภาพ การจัดเรียงอย่างมีเหตุผลขององค์ประกอบหลัก สมาชิกแนวทแยง และสมาชิกแนวนอน เพื่อให้มั่นใจถึงเสถียรภาพทางเรขาคณิต และความปลอดภัยทางไฟฟ้าของสายส่งภายใต้สภาวะที่รุนแรง

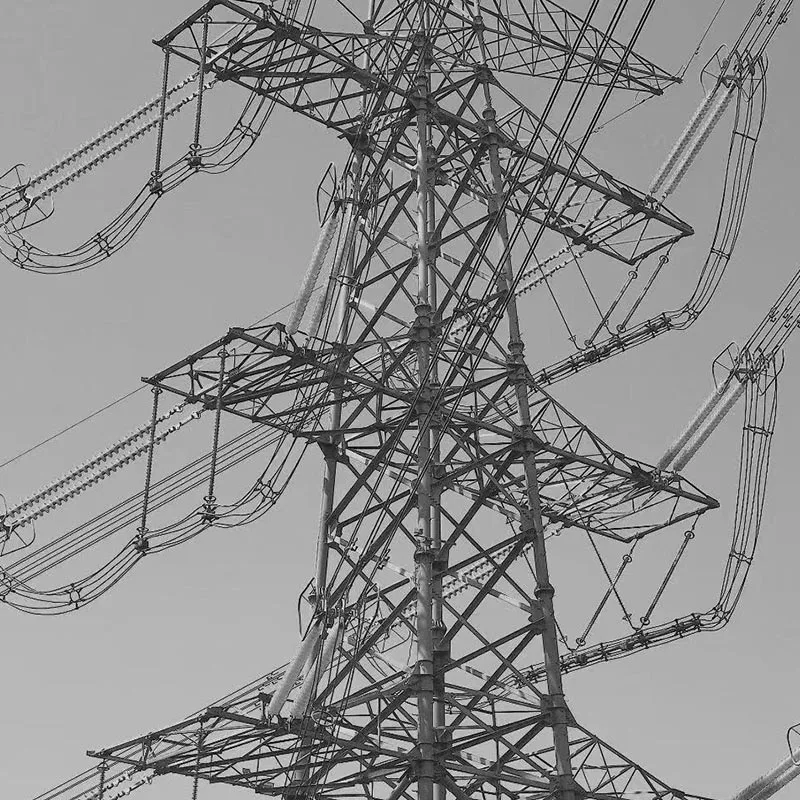

อาคารส่งกำลังแทนเจนต์ทาวเวอร์จะแยกตัวนำไฟฟ้าออกจากหอคอยผ่านสายฉนวนในขณะเดียวกัน ทำงานร่วมกับสายกราวด์เพื่อป้องกันฟ้าผ่า จึงปลอดภัย มั่นคง และมีประสิทธิภาพ การส่งพลังงานไฟฟ้าในส่วนตรง

หอคอยของ Qingdao Anbang New Energy ปรับโครงสร้างให้เหมาะสมผ่านการจำลองไฟไนต์เอลิเมนต์ ควบคุมการโก่งตัวและความเครียดได้อย่างแม่นยำ ในขณะที่เป็นไปตามข้อกำหนดทางกล หอคอยก็มีน้ำหนักเบาด้วย ที่ น้ำหนักของหอคอยฐานรากเดี่ยวนั้นน้อยกว่าการออกแบบแบบดั้งเดิมถึง 15%

พารามิเตอร์ผลิตภัณฑ์

บริการของเรา

โซลูชั่นแบบครบวงจร

เราให้บริการแบบครบวงจรสำหรับการออกแบบหอส่งสัญญาณมุมการผลิต การขนส่ง, การติดตั้งและการว่าจ้าง การควบคุมกระบวนการทั้งหมดตั้งแต่การปรับแต่งการเขียนแบบไปจนถึงการส่งมอบโครงการ

บริการออกแบบที่กำหนดเอง

ขึ้นอยู่กับระดับแรงดันไฟฟ้าของโครงการ ภูมิประเทศ ภูมิประเทศ และสภาพอากาศ เงื่อนไขที่เรานำเสนอ โซลูชันทาวเวอร์มุมส่งสัญญาณที่ออกแบบตามความต้องการ ให้การคำนวณและการจำลองทางกลระดับมืออาชีพ รายงาน

บริการครบวงจร

เรามีการรับประกัน 12 เดือนจากโรงงานและให้อายุการใช้งาน การสนับสนุนด้านเทคนิค คำแนะนำในการบำรุงรักษาและการจัดหาชิ้นส่วนอะไหล่เพื่อให้มั่นใจว่าการทำงานที่มั่นคงในระยะยาวของหอมุมส่งสัญญาณ

บริการตอบสนองอย่างรวดเร็ว

โรงงานพลังงานใหม่ชิงเต่าอันปังผลิตในท้องถิ่นเพื่อลดระยะเวลาในการจัดส่ง รอบ; มืออาชีพของเรา ทีมงานหลังการขายตอบกลับภายใน 24 ชั่วโมงเพื่อแก้ไขปัญหาการติดตั้งและการทำงานของมุมส่งสัญญาณทันที หอคอย
