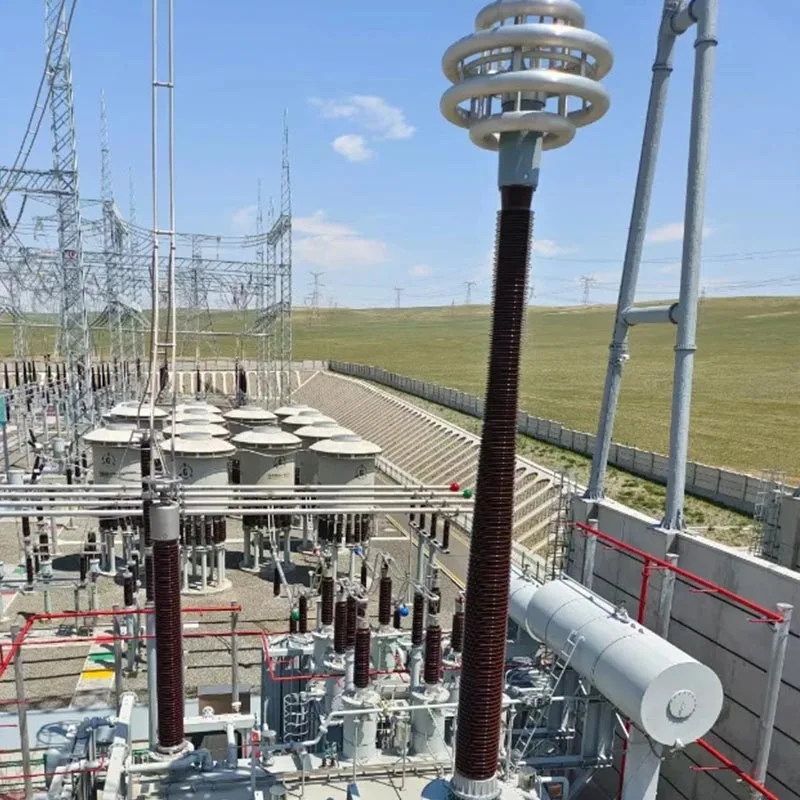

โครงสร้างกรอบสถานีย่อย

โครงสร้างกรอบสถานีย่อยของ Qingdao Anbang New Energy เป็นแกนหลักที่พัฒนาและผลิตอย่างอิสระของบริษัท สิ่งอำนวยความสะดวกในการรับน้ำหนักและการสนับสนุนสำหรับสถานีไฟฟ้าย่อย ตามความต้องการของการก่อสร้างพลังงานของจีนและการใช้ประโยชน์จาก ข้อได้เปรียบด้านการผลิตและการแปรรูปของโรงงานของตนเอง

ประกอบด้วยสามประเภทหลัก: คอนกรีตเสริมเหล็ก โครงเหล็ก โครงเหล็ก และโครงลูกผสมสำเร็จรูป

กรอบสถานีย่อยปฏิบัติตามอย่างเคร่งครัด "รหัสการออกแบบสถานีย่อยอัจฉริยะ" และ "รหัสการออกแบบแผ่นดินไหวสำหรับสิ่งอำนวยความสะดวกด้านพลังงาน" โดยใช้ Q235B คุณภาพสูงและ เหล็ก Q345B และคอนกรีตกำลังสูง C30-C50 ผ่านการประมวลผลอย่างแม่นยำและทดสอบอย่างเข้มงวด

มันมีข้อได้เปรียบหลัก เช่นโครงสร้างที่มั่นคง ความสามารถในการรับน้ำหนักที่แข็งแกร่ง ความต้านทานลมและแผ่นดินไหว ความต้านทานการกัดกร่อน และกว้าง การปรับตัว

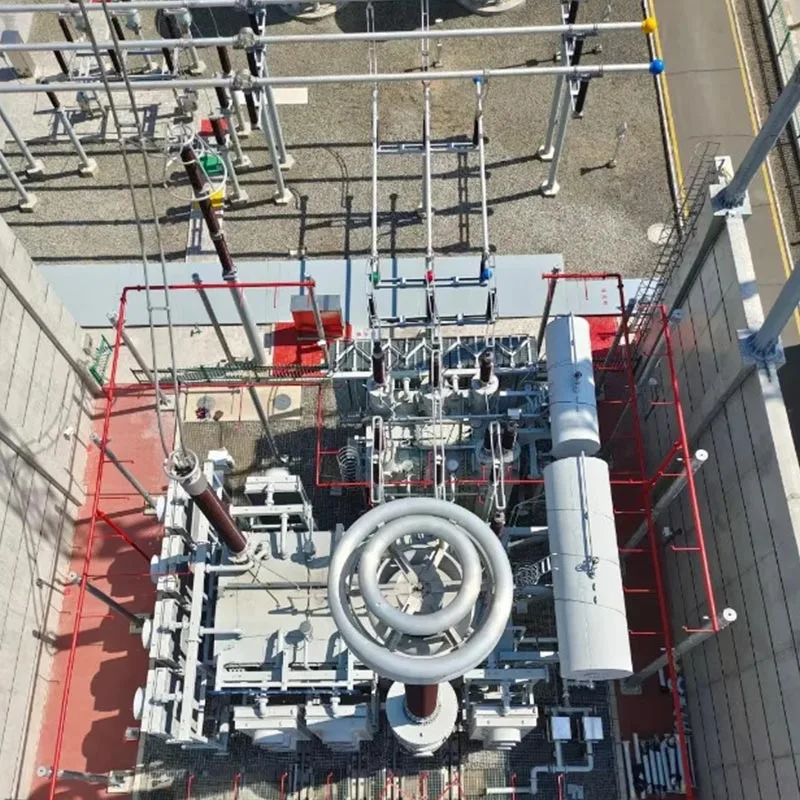

เนื่องจากเป็น "โครงกระดูก" ของสถานีย่อย เฟรมเวิร์กจึงถูกใช้เป็นหลักในพื้นที่สำคัญ เช่น การสื่อสารควบคุมหลัก อาคาร การสร้างอุปกรณ์จ่ายไฟฟ้า อุปกรณ์รองรับ และโครงสร้างรองรับ ซึ่งทำหน้าที่สำคัญ ในการติดตั้งอุปกรณ์ไฟฟ้า การวางสาย และการส่งโหลด

สามารถปรับให้เข้ากับสถานีย่อยที่แตกต่างกันได้ ระดับแรงดันไฟฟ้า ได้แก่ 110kV, 220kV และ 330kV รองรับการออกแบบที่กำหนดเอง และสามารถตอบสนองไซต์ที่ซับซ้อนต่างๆ ข้อกำหนดต่างๆ เช่น ที่ราบ เนินเขา และพื้นที่ชายฝั่งทะเล ตลอดจนความต้องการการก่อสร้างที่เป็นมิตรต่อสิ่งแวดล้อมและชาญฉลาด

นี้ ให้การรับประกันโครงสร้างที่เชื่อถือได้สำหรับการดำเนินงานที่ปลอดภัย มีประสิทธิภาพ และมีเสถียรภาพในระยะยาวของสถานีย่อย สนับสนุนการส่งทรัพยากรไฟฟ้าอย่างปลอดภัย

ข้อมูลจำเพาะของพารามิเตอร์

คำแนะนำในการเลือก

สถานการณ์สมมติของโครงสร้างเฟรมสถานีย่อยคอนกรีตเสริมเหล็ก

สถานีย่อยธรรมดา 110kV-220kV, สถานีย่อยในพื้นที่ราบ, อาคารสื่อสารควบคุมหลัก, ระบบจำหน่าย อาคารอุปกรณ์ และไซต์คลาส I-II ที่มีความรุนแรงของป้อมปราการแผ่นดินไหว 7 องศาหรือต่ำกว่า

เหตุผลสำหรับ คำแนะนำ: ประหยัดต้นทุน มีความแข็งแรงสูง ทนไฟดีเยี่ยม ค่าบำรุงรักษาต่ำ โครงสร้างแข็งแรง ความสมบูรณ์ ปรับให้เข้ากับความต้องการโหลดและพื้นที่ของอุปกรณ์ทั่วไปในสถานีย่อย สอดคล้องกับ มาตรฐานโครงสร้างพื้นฐานของสถานีย่อยแบบธรรมดาเป็นหนึ่งในประเภทโครงสร้างเฟรมของสถานีย่อยที่ใช้กันอย่างแพร่หลายที่สุด

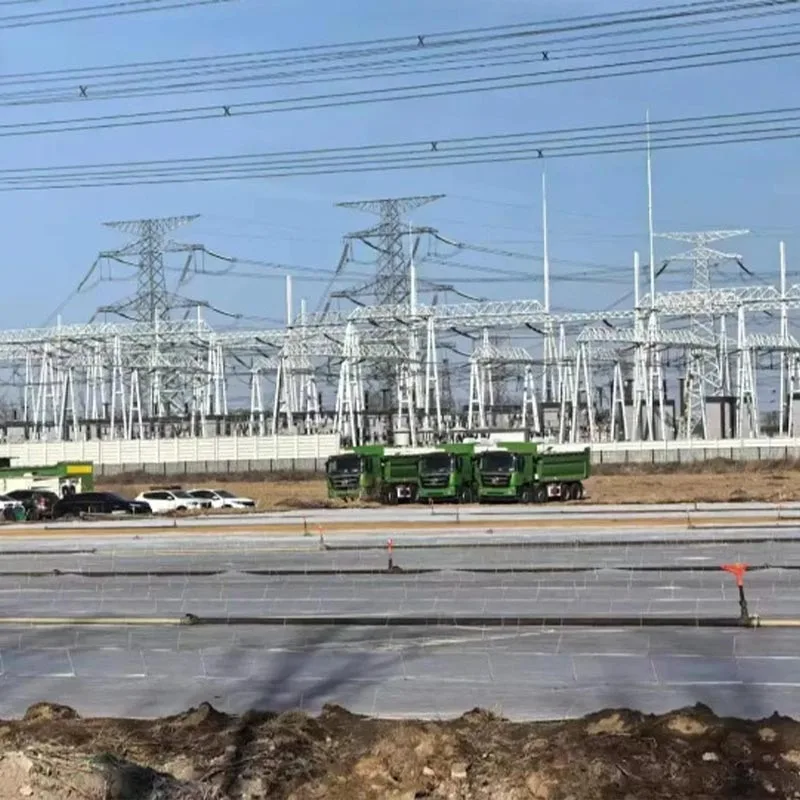

สถานการณ์สมมติของโครงสร้างโครงสถานีย่อยโครงสร้างเหล็ก

สถานีไฟฟ้าแรงสูง 220kV-330kV, พื้นที่สเปรย์เกลือแรงชายฝั่ง, สถานีย่อยภูมิประเทศที่ซับซ้อนบนภูเขา, แผ่นดินไหว ความเข้มของป้อมปราการตั้งแต่ 8 องศาขึ้นไป และสถานีย่อยที่มีข้อกำหนดรูปแบบอุปกรณ์ระยะยาว

เหตุผลสำหรับ คำแนะนำ: ต้านทานแผ่นดินไหวได้ดีเยี่ยม น้ำหนักเบา โครงสร้างสะดวก ช่วงกว้าง ต้านทานแรงได้ดี ลม สเปรย์เกลือ และสภาพแวดล้อมที่รุนแรงอื่นๆ ส่วนประกอบต่างๆ สามารถสร้างสำเร็จรูปในโรงงานและประกอบได้อย่างรวดเร็ว ไซต์ปรับให้เข้ากับภาระหนักและความต้องการช่วงกว้างของสถานีไฟฟ้าแรงสูงและพื้นที่ที่มีความเข้มสูงคือ คัดสรรมาเป็นพิเศษ ซึ่งสอดคล้องกับแนวคิดการก่อสร้างที่เป็นมิตรต่อสิ่งแวดล้อมและชาญฉลาด

สถานการณ์สมมติของโครงสร้างเฟรมสถานีย่อยไฮบริดสำเร็จรูป

โครงการสถานีไฟฟ้าย่อยที่มีระยะเวลาการก่อสร้างจำกัด สถานีไฟฟ้าย่อยในเขตชานเมือง พื้นที่สีเขียวและคาร์บอนต่ำ สถานีไฟฟ้าย่อยสาธิต และพื้นที่ที่มีข้อกำหนดสูงในการก่อสร้างและรักษาสิ่งแวดล้อม

เหตุผลสำหรับ คำแนะนำ: บูรณาการข้อดีของโครงสร้างเหล็กและโครงสร้างคอนกรีต อัตราการประกอบสูงและสั้น ระยะเวลาการก่อสร้างสามารถตระหนักถึงความก้าวหน้าแบบซิงโครนัสของโรงงานสำเร็จรูปและรากฐานในสถานที่ ลดการทำงานในพื้นที่เปียก ฝุ่นและของเสียจากการก่อสร้าง การปล่อยก๊าซคาร์บอนต่ำ และแบริ่งที่ดี กำลังการผลิตและเสถียรภาพซึ่งเหมาะสำหรับการก่อสร้างอัจฉริยะและความต้องการการก่อสร้างที่มีประสิทธิภาพของสมัยใหม่ สถานีย่อย

สถานการณ์สมมติของโครงสร้างกรอบสถานีย่อยที่กำหนดเอง

โครงการสถานีไฟฟ้าย่อยที่มีภูมิประเทศพิเศษ (เกาะ ทางลาดชัน หนองน้ำ) ระดับแรงดันไฟฟ้าพิเศษ โหลดพิเศษ (การบูรณาการอุปกรณ์หลายเครื่อง การขยายช่วงกว้าง) สภาพอุตุนิยมวิทยาพิเศษ (พื้นที่น้ำแข็งหนา พายุไต้ฝุ่นกำลังแรง พื้นที่) และข้อกำหนดบูรณาการภูมิทัศน์

เหตุผลในการแนะนำ: โรงงานของชิงเต่า Anbang New Energy สามารถทำได้ ปรับแต่งและปรับแต่งวัสดุ ช่วง ความสูงของพื้น มาตรฐานการป้องกันการกัดกร่อน และรูปแบบโครงสร้างของสถานีไฟฟ้าย่อย โครงสร้างเฟรมตามแบบวิศวกรรม รายงานการสำรวจภูมิประเทศ ข้อมูลอุตุนิยมวิทยาและอุปกรณ์ พารามิเตอร์ที่จัดทำโดยลูกค้า และให้คำแนะนำการออกแบบ การผลิต และการติดตั้งแบบตัวต่อตัว บริการแบบครบวงจร เพื่อให้แน่ใจว่าโครงสร้างเฟรมของสถานีย่อยได้รับการปรับให้เข้ากับความต้องการที่แท้จริงของโครงการอย่างเต็มที่

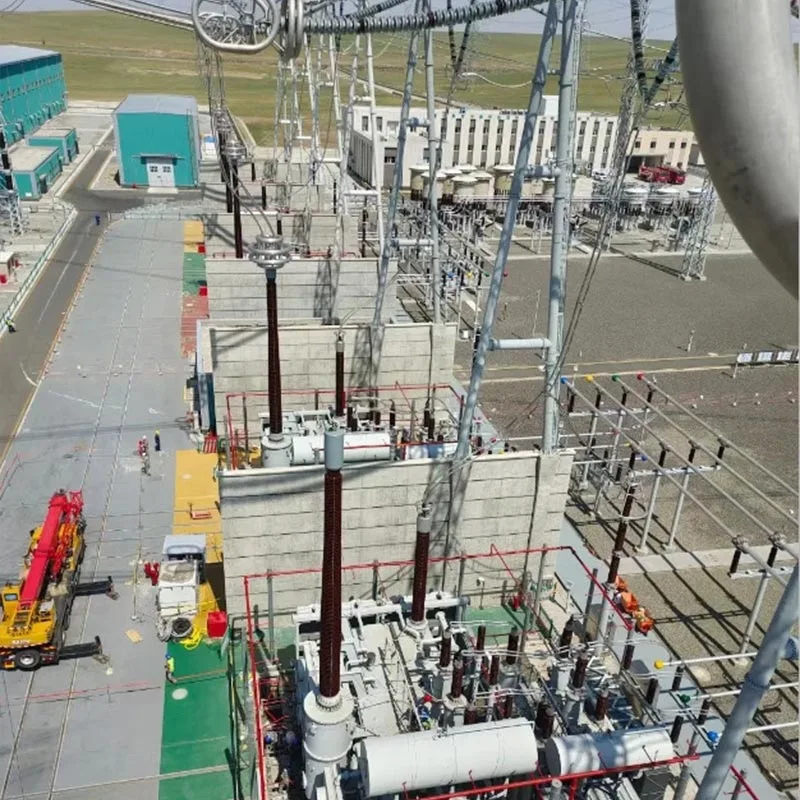

กรณีจริง

โครงการโครงสร้างเฟรมสถานีย่อยสำเร็จรูปหลายสถานียูนนานคุนหมิง 110 kV ห้าไมล์

จัดให้เต็มที่ ชุดโครงสร้างกรอบสถานีย่อยสำเร็จรูปสำหรับสถานีย่อยโครงสร้างกรอบสำเร็จรูปโยธาแห่งแรกในมณฑลยูนนาน จังหวัด รวมถึงโครงอาคารอุปกรณ์จำหน่ายไฟฟ้าและโครงยึดอุปกรณ์ ปรับให้เข้ากับแรงดันไฟฟ้า 110kV อัตราการประกอบอยู่ที่ 53% และใช้ส่วนประกอบสำเร็จรูปและเทคโนโลยีการเชื่อมต่อเหล็กแห้งเพื่อตอบสนอง ข้อกำหนดของการก่อสร้างที่เป็นมิตรต่อสิ่งแวดล้อมและชาญฉลาด

ผลการดำเนินงาน:โรงงานโครงสร้างเฟรมสถานีย่อยคือ โครงสร้างสำเร็จรูป การยกและประกอบนอกสถานที่ ระยะเวลาการก่อสร้างสั้นลง 2 เดือนเมื่อเทียบกับ โครงการทั่วไป อัตราการใช้เครื่องจักรสูงถึง 100% ลดขยะและฝุ่นจากการก่อสร้างได้อย่างมีประสิทธิภาพ การปล่อยมลพิษ ความเสถียรของโครงสร้าง และประสิทธิภาพของแผ่นดินไหวเป็นไปตามข้อกำหนดของข้อกำหนดเฉพาะ และ ช่วยลดความกดดันด้านพลังงานไฟฟ้าในภูมิภาคได้อย่างมีประสิทธิภาพหลังเริ่มดำเนินการซึ่งได้รับผลตอบรับอย่างสูง ได้รับการยกย่องจากสำนักงานจัดหาพลังงานคุนหมิง และได้กลายเป็นโครงการสาธิตการก่อสร้างสถานีย่อยสีเขียวในท้องถิ่น

เจ้อเจียงหนิงโป 110 kV โครงการสถานีย่อยโครงสร้างเฟรมผสมสำเร็จรูปครึ่งทาง

สำหรับเจ้อเจียง สถานีย่อยโครงสร้างโครงเหล็กไฮบริดโหนดคอนกรีตประสิทธิภาพสูงพิเศษสำเร็จรูปแห่งแรกจัดหาชุดเต็ม โครงสร้างเฟรมของสถานีย่อยแบบไฮบริดโดยใช้วัสดุ UHPC และเทคโนโลยีการเชื่อมต่อโหนดเหล็ก ปรับให้เข้ากับแรงดันไฟฟ้า 110kV ระดับและบรรลุการประกอบโครงสร้างหลัก 100%

ผลการดำเนินงาน:วัสดุโครงสร้างเฟรมของสถานีย่อย ประหยัดได้ประมาณ 65% การปล่อยก๊าซคาร์บอนลดลง 52.6% พื้นที่ก่อสร้างไม่ต้องใช้แบบหล่อ ไม่มีการสนับสนุน และไม่มี ความชื้น ระยะเวลาการติดตั้งโครงสร้างหลักสั้นลง 25 วัน กันน้ำ กันความร้อน และ ประสิทธิภาพการต้านทานการกัดกร่อนเป็นเลิศ และค่าบำรุงรักษาจะลดลงอย่างมากในระยะหลัง

โครงการปรับปรุงโครงสร้างเฟรมสถานีย่อยซานตงชิงเต่า 220 kV

มีส่วนร่วมในการยกระดับ และโครงการปรับปรุงสถานีไฟฟ้าย่อย 220 kV ในเมืองชิงเต่า โดยจัดหาคอนกรีตเสริมเหล็กและโครงสร้างเหล็กผสม โครงสร้างเฟรมสถานีย่อย แทนที่เฟรมเก่า ปรับปรุงอาคารสื่อสารควบคุมหลักและการจัดจำหน่าย กรอบการสร้างอุปกรณ์ ปรับให้เข้ากับการติดตั้งอุปกรณ์ดั้งเดิม และตรงตามข้อกำหนดของการป้องกันแผ่นดินไหว 7 องศา

ผลการดำเนินงาน: โครงสร้างเฟรมของสถานีย่อยตรงกับขนาดอุปกรณ์ดั้งเดิมอย่างแม่นยำ การติดตั้งทำได้สะดวก กระบวนการก่อสร้างไม่ส่งผลกระทบต่อแหล่งจ่ายไฟโดยรอบ โครงสร้าง ความจุแบริ่งเพิ่มขึ้น 30% หลังจากการเปลี่ยนแปลง ประสิทธิภาพการป้องกันการกัดกร่อนและป้องกันฟ้าผ่า ได้รับการปรับให้เหมาะสมอย่างมาก และจนถึงขณะนี้ยังไม่มีความล้มเหลวใดๆ ซึ่งช่วยยืดอายุการใช้งานของเครื่องจักรได้อย่างมีประสิทธิภาพ สถานีย่อยซึ่งรับประกันการทำงานที่มั่นคงของโครงข่ายไฟฟ้าระดับภูมิภาค และได้รับการยอมรับจาก State Grid Qingdao บริษัทพาวเวอร์ซัพพลาย
