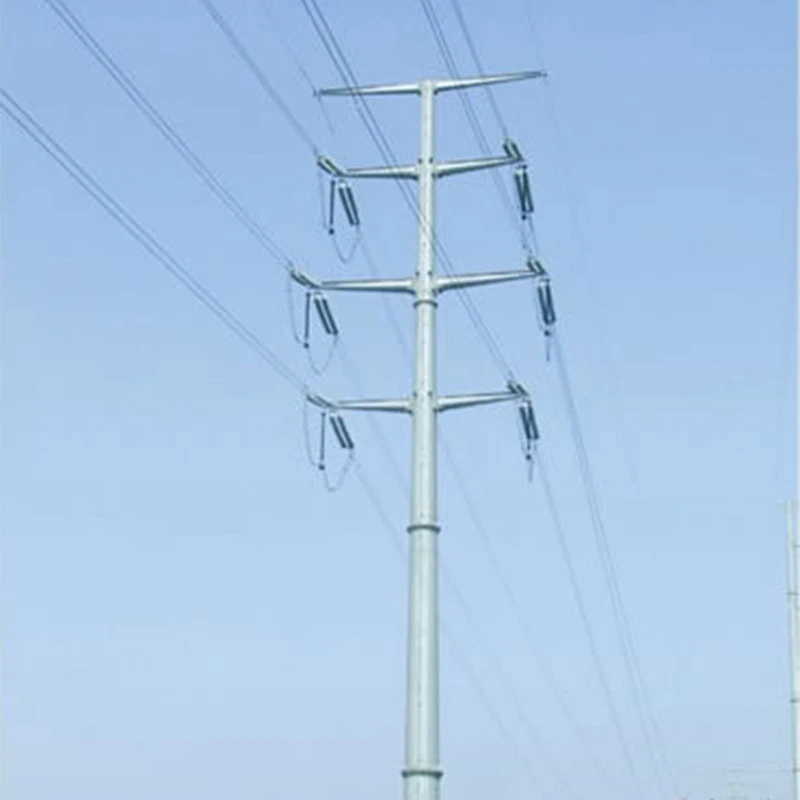

ทาวเวอร์แรงดึงเหล็กท่อ

ผลิตภัณฑ์ทั้งหมดเป็นไปตามมาตรฐานยุโรป EN 1090 และ EN 10025 ตรวจสอบโดยรายงานการทดสอบของบุคคลที่สามที่เชื่อถือได้ จาก SGS และ TÜV มีการตรวจสอบวัตถุดิบอย่างเข้มงวดและการตรวจสอบคุณภาพผลิตภัณฑ์สำเร็จรูปตลอด การผลิตเพื่อรับประกันประสิทธิภาพการป้องกันการกัดกร่อนและความแข็งแรงทางกลในระยะยาว เรามีโครงการระดับโลกมากมาย ประสบการณ์ในการจัดหาเสาปรับแรงตึงเหล็กแบบท่อสำหรับโครงการส่งไฟฟ้าเหนือศีรษะขนาด 220kV-500kV หลายโครงการ ทั่วยุโรป เอเชียกลาง และภูมิภาคอื่นๆ ปรับให้เหมาะสมสำหรับการเปลี่ยนเส้นส่วนมุม แบริ่งแรงตึงลวด และการติดตั้งภาคสนาม หอคอยแห่งนี้มีคุณสมบัติการประกอบที่สะดวกและค่าบำรุงรักษาต่ำ ตามการวาดภาพที่กำหนดเอง สามารถจัดเตรียมเอกสารการประมวลผลและการรับรองครบชุดเพื่อให้ตรงกับการประกวดราคาและการก่อสร้างไซต์ของลูกค้า ความต้องการ

สถานการณ์การใช้งานของ Tension Tower แบบท่อ

หอคอยแรงดึงเหล็กแบบท่อถูกนำมาใช้กันอย่างแพร่หลายสำหรับสายส่งไฟฟ้าแรงสูงเหนือศีรษะขนาด 220kV-500kV เหมาะสำหรับ เส้นมุม จุดปลายทาง ทางข้ามแม่น้ำ-หุบเขา ภูมิประเทศภูเขา และโซนสเปรย์เกลือชายฝั่ง เช่น ตลอดจนโครงการอพยพพลังงานสำหรับฐานพลังงานลมและพลังงานแสงอาทิตย์

ด้วยกำลังการผลิตภายในที่แข็งแกร่ง โรงงานของเราจึงดำเนินการขั้นตอนการผลิตอย่างเต็มรูปแบบ: การตรวจสอบวัตถุดิบ การตัด CNC การเชื่อมด้วยหุ่นยนต์ การเตรียมการประกอบ การชุบสังกะสีแบบจุ่มร้อน และผลิตภัณฑ์สำเร็จรูป การทดสอบ รองรับการผลิตแบบกำหนดเองตามแบบของลูกค้าและพารามิเตอร์โหลดไซต์

การประกันคุณภาพอย่างเข้มงวดครอบคลุมทุกขั้นตอนการผลิต การเชื่อมแบบวิกฤตใช้การทดสอบแบบไม่ทำลาย ผลิตภัณฑ์ปฏิบัติตาม ด้วยมาตรฐาน EN 1090, EN 10025 พร้อมด้วยรายงานการทดสอบบุคคลที่สามที่เชื่อถือได้ของ SGS และ TÜV ที่ครอบคลุม ความแข็งแรงทางกลและประสิทธิภาพการป้องกันการกัดกร่อน

ได้รับการพิสูจน์แล้วในโครงการส่งสัญญาณในต่างประเทศหลายแห่ง หอคอยสำเร็จรูปเหล่านี้ช่วยให้ติดตั้งสนามได้อย่างรวดเร็วและต่ำ การบำรุงรักษาตรงกับข้อกำหนดการประกวดราคา EPC และการก่อสร้างในพื้นที่ที่ซับซ้อนอย่างสมบูรณ์แบบ

ข้อมูลและรายงานการทดสอบที่เชื่อถือได้

หอแรงดึงเหล็กกล้าแบบท่อของเราผ่านการตรวจสอบจากบุคคลที่สามอย่างครอบคลุมโดย SGS และ TÜV เต็มจำนวน รายงานการทดสอบทางกายภาพสำหรับการยื่นประกวดราคาโครงการ รายการทดสอบครอบคลุมสมรรถนะทางกลของวัตถุดิบ การตรวจสอบการเชื่อมแบบไม่ทำลายด้วยอัลตราโซนิก ประสิทธิภาพการป้องกันการกัดกร่อนของการชุบสังกะสีแบบจุ่มร้อน ความคลาดเคลื่อนของขนาด และการทดสอบการรับน้ำหนักของโครงสร้างจำลอง

ข้อมูลการทดสอบที่เชื่อถือได้ที่สำคัญ

1. พื้นผิวเหล็ก:ความแข็งแรงของผลผลิต≥355 MPa, ความต้านทานแรงดึง 470-630 MPa, ผลกระทบที่อุณหภูมิต่ำ พลังงาน ≥34J ที่ -20 ℃

2. การชุบสังกะสีแบบจุ่มร้อน:ความหนาเคลือบสังกะสีเฉลี่ย ≥86 μm; การทดสอบการพ่นเกลือพิสูจน์ว่าไม่มีสนิมแดง การสร้างวงจรมากกว่า 1,000 ชั่วโมงทำให้มั่นใจได้ถึงความสามารถในการป้องกันการกัดกร่อนกลางแจ้งในระยะยาว

3. รอยเชื่อม:การตรวจสอบ NDT ด้วยคลื่นอัลตราโซนิก 100% ไม่พบข้อบกพร่องของการแตกร้าวหรือฟิวชั่นที่ไม่สมบูรณ์

4. โหลดโครงสร้าง:การทดสอบตัวอย่างเต็มรูปแบบจะตรวจสอบประสิทธิภาพที่มั่นคงภายใต้ความเร็วลมที่ออกแบบไว้ ถึง 45 ม./วินาที และภาระเคลือบน้ำแข็งหนัก

แนวทางการบำรุงรักษาตามปกติสำหรับทาวเวอร์แรงดึงเหล็กแบบท่อ

แนวปฏิบัตินี้ครอบคลุมถึงการตรวจสอบและการบำรุงรักษาอย่างสม่ำเสมอสำหรับเสารับแรงตึงเหล็กกล้าแบบท่อที่ใช้กับ 220kV-500kV สายส่งเหนือศีรษะเพื่อความปลอดภัยในการทำงานในระยะยาว

การตรวจสอบด้วยสายตาและโครงสร้าง

ดำเนินการตรวจสอบด้วยสายตาทั่วทั้งสถานที่ทุกๆ 6-12 เดือน ตรวจสอบการเสียรูปของตัวทาวเวอร์ สลักคลายหรือสูญหาย ชิ้นส่วน สถานะการเชื่อมต่อข้อต่อท่อ และการตั้งฐานราก ขันโบลท์ที่หลวมให้แน่นตามค่าแรงบิดที่ระบุ เอกสารทดสอบโรงงานของเรา เปลี่ยนส่วนประกอบที่เสียหายทันที

การตรวจสอบการป้องกันการกัดกร่อน

ตรวจสอบพื้นผิวสังกะสีแบบจุ่มร้อน อ้างอิงถึงมาตรฐานการทดสอบที่ตรวจสอบแล้วของ SGS: ความหนาของการเคลือบสังกะสีที่ผ่านการรับรอง ≥86 μm ระวังการลอกชั้นสังกะสี จุดสนิม โดยเฉพาะบริเวณตะเข็บเชื่อมและบริเวณสเปรย์เกลือชายฝั่ง สัมผัสขึ้น ควรใช้สีป้องกันการกัดกร่อนเมื่อเกิดสนิมแดง

การตรวจสอบการเชื่อมและชิ้นส่วนเสริม

ตรวจสอบรอยเชื่อมที่สำคัญ อ้างอิงมาตรฐานการทดสอบ NDT ล้ำเสียงของ TÜV เพื่อระบุรอยแตกที่พื้นผิว ตรวจสอบฉนวน อุปกรณ์และอุปกรณ์ต่อสายดิน ตรวจสอบให้แน่ใจว่าความต้านทานต่อสายดินอยู่ภายในข้อกำหนดการออกแบบ

การบำรุงรักษาหลังสภาพอากาศที่รุนแรง

หลังจากลมแรง น้ำแข็งหนัก หรือแผ่นดินไหว ให้ทำการตรวจสอบอย่างเร่งด่วนเป็นพิเศษ ตรวจสอบการโก่งตัวของทาวเวอร์และการเชื่อมต่อ ความซื่อสัตย์ บันทึกการบำรุงรักษาทั้งหมดจะต้องยื่นเพื่อตรวจสอบย้อนกลับ ทีมงานด้านเทคนิคของเราให้การสนับสนุนหลังการขาย สำหรับการประเมินไซต์ที่ซับซ้อนและการเปลี่ยนส่วนประกอบ

การรับรองของ Anbang Tubular Steel Tension Tower

หอคอยแรงดึงเหล็กแบบท่อของ Qingdao Anbang New Energy ได้รับการรับรองระดับระบบและระดับผลิตภัณฑ์อย่างสมบูรณ์ เพื่อสนับสนุนโครงการส่งไฟฟ้าแรงสูงทั่วโลก โดยเฉพาะการประมูล EPC ของสหภาพยุโรปและเอเชียกลาง

โรงงานของเราได้รับการรับรองระบบการจัดการคุณภาพ ISO 9001, ISO 14001 ระบบการจัดการสิ่งแวดล้อม และ ISO 45001 ระบบอาชีวอนามัยและความปลอดภัย รับประกันการควบคุมการผลิตครบวงจรที่ได้มาตรฐานจาก วัตถุดิบที่เข้ามาสู่การส่งมอบผลิตภัณฑ์สำเร็จรูป

สำหรับการเข้าถึงตลาดยุโรป ผลิตภัณฑ์เป็นไปตามมาตรฐาน EN 1090-1 (EXC3) และ EN 10025-2 โดยมีเครื่องหมาย CE ออกภายใต้ EU CPR กฎระเบียบ พร้อมด้วยเอกสารการควบคุมการผลิตของโรงงาน (FPC) ที่ได้รับการตรวจสอบโดย TÜV หน่วยงานที่ได้รับแจ้งTÜV SÜD รายงานการทดสอบของบุคคลที่สามที่เชื่อถือได้จัดทำโดย SGS และ TÜV ครอบคลุมคุณสมบัติทางกลของเหล็ก อัลตราโซนิก NDT สำหรับการเชื่อม ความหนาในการชุบสังกะสีแบบจุ่มร้อน และประสิทธิภาพการป้องกันการกัดกร่อนด้วยสเปรย์เกลือ

นอกจากหนังสือรับรองระหว่างประเทศแล้ว Anbang ยังเป็นเจ้าของใบอนุญาตการผลิตระดับชาติสำหรับเหล็กส่งกำลัง 220kV-500kV อาคารและคุณสมบัติองค์กรที่มีเทคโนโลยีสูง ใบรับรองทั้งหมด รายงานการทดสอบวัสดุ MTR บันทึกการตรวจสอบ สามารถตรวจสอบย้อนกลับและส่งมอบได้พร้อมกับสินค้าเพื่อการตรวจสอบและยอมรับโครงการ

ข้อดีของ Anbang Tubular Steel Tension Tower

หอแรงดึงเหล็กแบบท่อของ Anbang มอบจุดแข็งที่ครอบคลุมในด้านประสิทธิภาพของโครงสร้างและการผลิต กำลังการผลิต การควบคุมคุณภาพ การสนับสนุนการรับรอง และการปรับเปลี่ยนโครงการสำหรับระบบส่งไฟฟ้าแรงสูง 220kV-500kV โครงการ

ในด้านประสิทธิภาพของโครงสร้าง การออกแบบเหล็กท่อกลมทำให้อัตราส่วนความแข็งแรงต่อน้ำหนักสูงขึ้น มันต่อต้านได้อย่างมีประสิทธิภาพ ลมแรง เคลือบน้ำแข็ง และแรงแผ่นดินไหว เหมาะสำหรับมุม จุดปลายทาง ข้ามแม่น้ำ และชายฝั่ง บริเวณสเปรย์เกลือ การชุบสังกะสีแบบจุ่มร้อนรับประกันประสิทธิภาพการป้องกันการกัดกร่อนในระยะยาวตามที่คาดหวัง อายุการใช้งานยาวนานถึง 30-50 ปี ด้วยสายการผลิตเต็มรูปแบบภายในบริษัทของเรา เราดำเนินการตามขั้นตอนที่ครบถ้วน รวมถึงการตรวจสอบวัตถุดิบ การตัด CNC การเชื่อมด้วยหุ่นยนต์ และการประกอบผลิตภัณฑ์สำเร็จรูป คุณภาพที่เข้มงวด ควบคุมการทำงานทุกขั้นตอนการทำงาน ผลิตภัณฑ์สอดคล้องกับมาตรฐาน EN 1090-1 EXC3 และ EN 10025-2 ซึ่งได้รับการสนับสนุน โดยเครื่องหมาย CE ร่วมกับรายงานการทดสอบของบุคคลที่สามของ SGS และ TÜV ซึ่งครอบคลุมคุณสมบัติทางกล, NDT ล้ำเสียง การตรวจสอบการเชื่อมและการทดสอบการป้องกันการกัดกร่อนด้วยสเปรย์เกลือ

เราสนับสนุนการผลิตแบบกำหนดเองตามแบบของลูกค้า ด้วยประสบการณ์โครงการ EPC ในต่างประเทศมากมาย เราจัดหาให้ครบถ้วน เอกสารรับรอง รายงาน MTR และการสนับสนุนด้านเทคนิคหลังการขาย ช่วยลดความยุ่งยากในการสร้างและลดระดับไซต์ ค่าบำรุงรักษาในระยะหลัง
