ทาวเวอร์ส่งกำลังแรงดึง

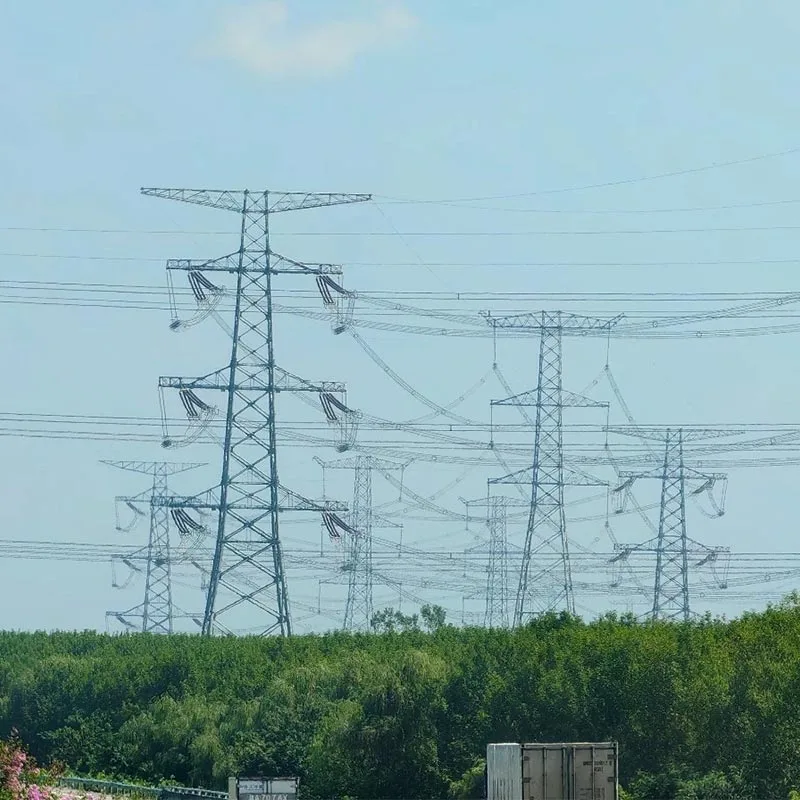

Qingdao Anbang New Energy Transmission Tension Tower เป็นอุปกรณ์สนับสนุนหลักที่เหมาะสำหรับ 110kV-1000kV สายส่งไฟฟ้าแรงสูงและไฟฟ้าแรงสูงพิเศษหรือที่เรียกว่าหอคอยแรงดึงหรือหอคอยมุม เลือกเราเป็นผู้ผลิตและซัพพลายเออร์ของคุณ เราสามารถนำเสนอโซลูชั่นแบบครบวงจรทั่วโลก

หอคอยของเราติดตาม มาตรฐานการผลิต GB/T 2694-2018 และใช้โครงสร้างโครงเหล็กฉากที่มีความแข็งแรงสูงออกแบบมาเฉพาะสำหรับ การเลี้ยวของเส้น การแบ่งส่วน และจุดสิ้นสุด สามารถรับแรงตึงของตัวนำได้อย่างมีประสิทธิภาพและทนต่อแรงกระแทกได้มาก เงื่อนไขและบรรลุการยึดที่มั่นคงและการส่งผ่านสายไฟอย่างปลอดภัย

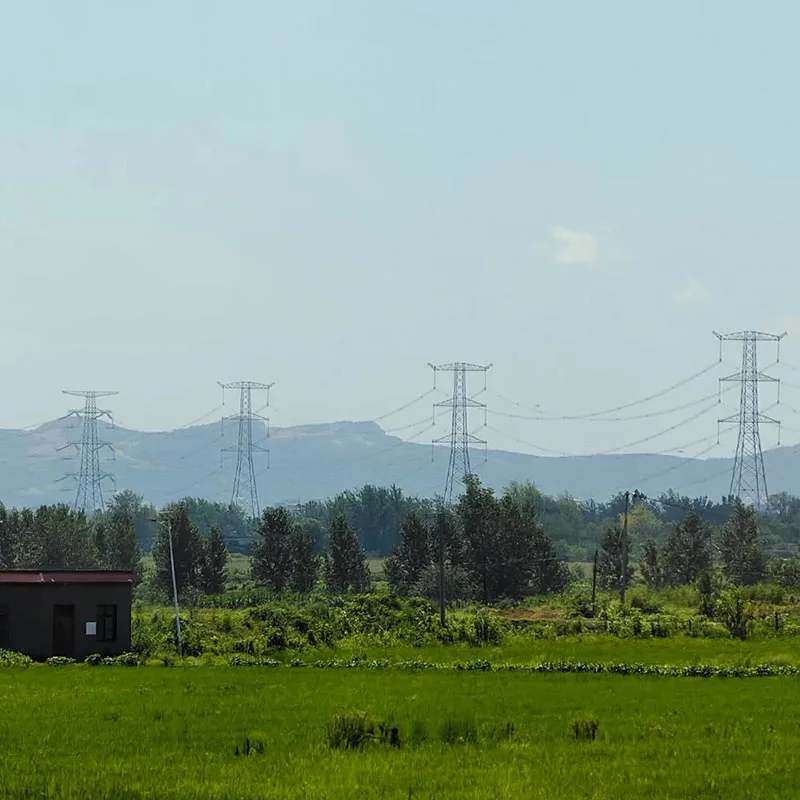

Tension Towers ระบบส่งกำลังถูกนำมาใช้กันอย่างแพร่หลายในการส่งผ่านข้ามภูมิภาคระยะไกล การรวบรวมพลังงานใหม่ และ การส่งมอบ และโครงการก่อสร้างโครงข่ายไฟฟ้าแกนหลัก โดยมีข้อดีเช่นมีความเสถียรสูง ทนทานต่อการกัดกร่อนได้ยาวนาน ความต้านทานและการติดตั้งที่สะดวก พวกเขาได้กลายเป็นอุปกรณ์สำคัญเพื่อให้การดำเนินงานที่ปลอดภัยและประหยัดของ โครงข่ายไฟฟ้า ตอกย้ำความแข็งแกร่งของการผลิตอัจฉริยะของจีน

ข้อดีหลัก

ความต้านทานโหลดมีความแข็งแรงสูง

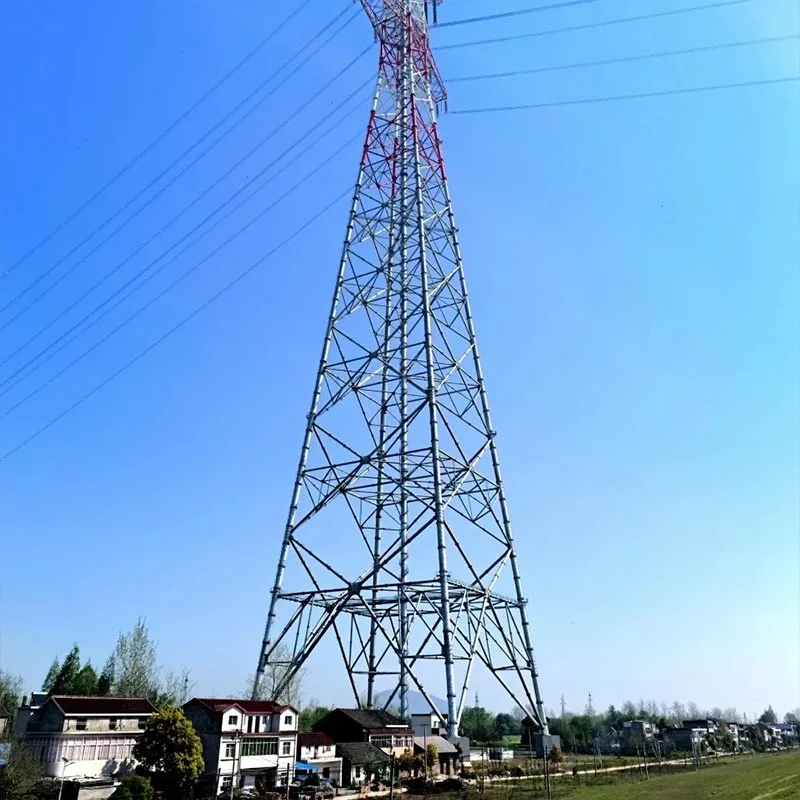

วัสดุหลักของหอแรงดึงส่งคือ เหล็กฉากที่มีความแข็งแรงสูง Q355B และ Q420B พร้อมการออกแบบโครงสร้างโครงตาข่ายที่ให้ความสม่ำเสมอและสมเหตุสมผล การกระจายความเครียด

สามารถรับแรงตึงตามแนวแกนของตัวนำ แรงลม ภาระน้ำแข็ง และผลกระทบจากแผ่นดินไหวได้อย่างมีประสิทธิภาพ และสามารถรองรับข้อกำหนดมุมของเส้นได้ตั้งแต่ 2° ถึง 30°

ความเสถียรของโครงสร้างเกินกว่ามาตรฐานอุตสาหกรรมมาก ลดความเสี่ยงของการพังทลายของสายและมั่นใจในความปลอดภัยของสายส่ง

ไม่ต้องบำรุงรักษายาวนาน

หอส่งแรงดึงใช้การป้องกันการกัดกร่อนแบบคู่ ระบบชุบสังกะสีแบบจุ่มร้อนและเคลือบผงอิพ็อกซี ปฏิบัติตามข้อกำหนดมาตรฐาน GB/T 13912 อย่างเคร่งครัด

ที่ อายุการใช้งานป้องกันการกัดกร่อนคือ ≥30 ปี ทำให้เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง เช่น พื้นที่ชายฝั่งทะเล ดินเค็ม-ด่าง และบริเวณภูเขาที่มีอากาศหนาวเย็นสูง ช่วยลดการดำเนินงานตลอดวงจรชีวิตลงอย่างมาก และ ค่าบำรุงรักษาเสารับแรงดึงและลดค่าใช้จ่ายในการซ่อมแซมในภายหลัง

โครงสร้างสำเร็จรูปที่ได้มาตรฐานและการติดตั้งที่สะดวก

หอส่งกำลัง Tension Tower เต็มแล้ว สำเร็จรูปที่ได้มาตรฐานจากโรงงาน โดยมีการควบคุมความแม่นยำของส่วนประกอบภายใน ± 0.5 มม. ผลิตอย่างเคร่งครัดตาม เงื่อนไขทางเทคนิค GB/T 2694-2018

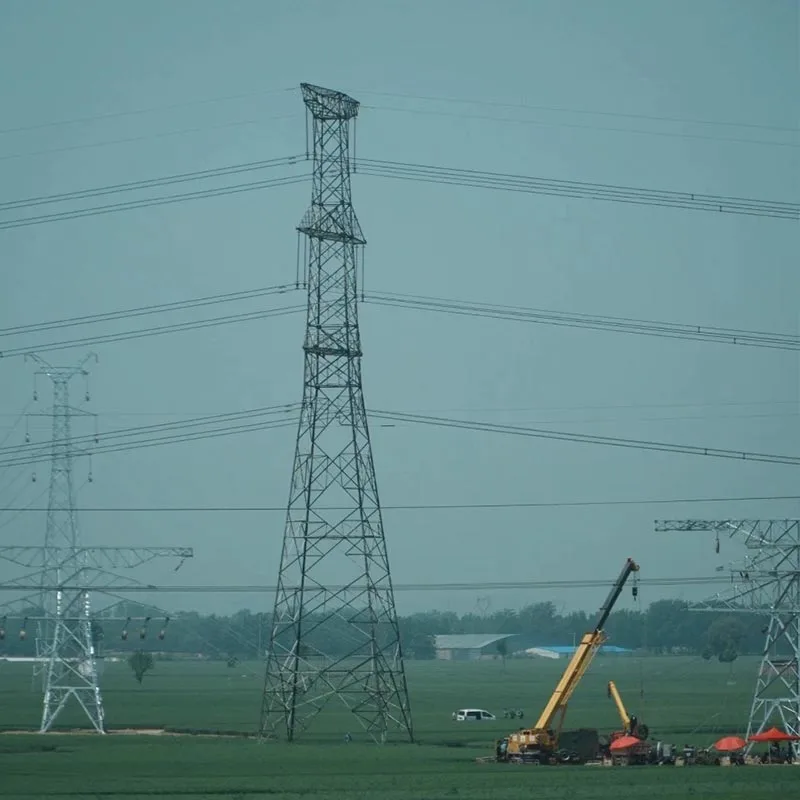

การประกอบที่ไซต์งานใช้การเชื่อมต่อแบบสลักเกลียวโดยไม่จำเป็นต้องก่อสร้างที่ซับซ้อน ช่วยให้สามารถประกอบได้รวดเร็ว ลดรอบการก่อสร้างลงอย่างมาก ปรับปรุงประสิทธิภาพของโครงการ และ ปรับให้เข้ากับความต้องการในการติดตั้งภูมิประเทศต่างๆ

การปรับตัวที่ปรับแต่งได้

โครงสร้าง ขนาด และข้อมูลจำเพาะของระบบส่งกำลัง หอแรงดึงสามารถปรับแต่งตามระดับแรงดันไฟฟ้า มุมเลี้ยว สภาพภูมิประเทศ และน้ำหนักบรรทุก ข้อกำหนด

ครอบคลุมการกำหนดค่าหลายรูปแบบ รวมถึงประเภทถ้วย ประเภทหัวนกฮูก และประเภท "แห้ง" ปรับให้เข้ากับ AC/DC ระบบส่งกำลังประเภทต่างๆ ตรงตามข้อกำหนดการรับแรงดึงสำหรับสายตั้งแต่ 110kV ถึง 1,000kV และ เหมาะสำหรับสภาพแวดล้อมที่ซับซ้อน เช่น ทะเลทราย ภูเขา และพื้นที่ชายฝั่ง

การป้องกันระดับสูง

หอแรงดึงส่งกำลังมีระดับความต้านทานแผ่นดินไหวที่ 7–8 ตรงตามมาตรฐาน GB 50260 พร้อมระดับการป้องกัน IP23–IP54

ต้านทานลม ต้านทานน้ำแข็งได้ดีเยี่ยม และการป้องกันฟ้าผ่า สามารถทนต่อแรงลมแรง 0.35KN/m²–0.75KN/m² และสภาพน้ำแข็ง 8 มม. ทำให้มั่นใจได้ การทำงานที่มั่นคงภายใต้สภาพอากาศที่รุนแรงและรักษาประสิทธิภาพของสายส่งอย่างต่อเนื่อง

หลักการทำงานของผลิตภัณฑ์

เนื่องจาก "โหนดยึดแบบแข็ง" ของสายส่ง หน้าที่หลักของ Tension Tower ระบบส่งกำลังคือการรับ ความตึงของตัวนำ ปรับสมดุลของแรงบนเส้น และรับประกันการทำงานที่มั่นคงของสายส่ง ที่ หลักการทำงานของมันสะท้อนให้เห็นเป็นส่วนใหญ่ในสามด้าน:

ขั้นแรก แบริ่งแรงดึงและการยึดหอส่งแรงดึงจะยึดตัวนำผ่านหัวหอ สายไขว้และฉนวนความเครียดรับและปรับสมดุลความตึงตามแนวแกนทั้งสองด้านของตัวนำที่ การหมุนเส้น การแบ่งส่วน หรือตำแหน่งขั้วต่อ ป้องกันการยืดหรือหลุดของตัวนำ และหลีกเลี่ยงเส้น การกระจัดและให้การสนับสนุนอย่างเข้มงวดสำหรับเส้น

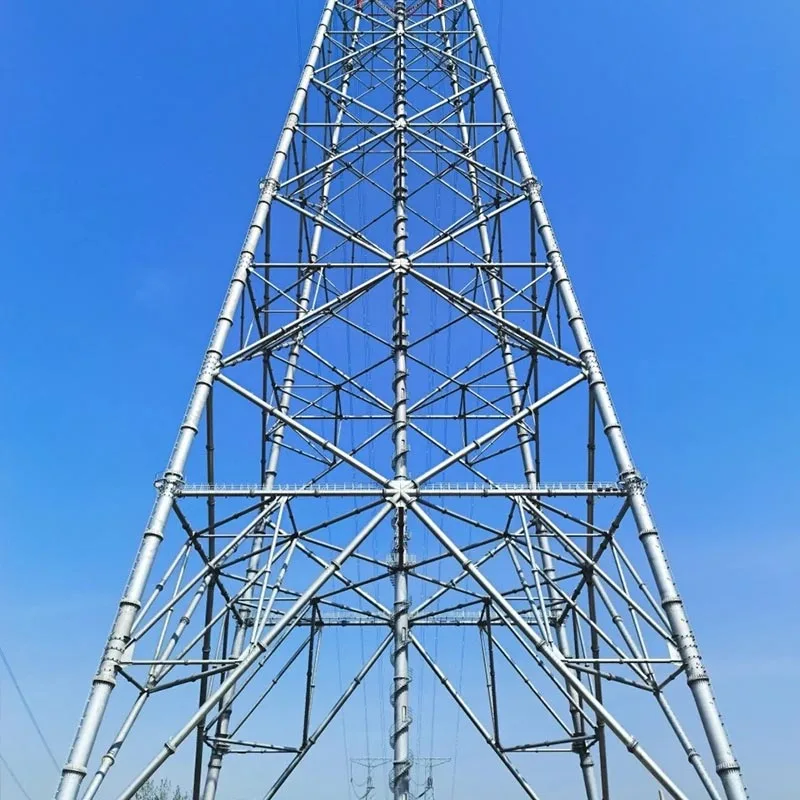

ประการที่สอง ความสมดุลของแรงและการส่งผ่านโครงสร้างเหล็กมุมขัดแตะของหอแรงดึงส่งคือ ออกแบบผ่านการจำลองทางกลระดับมืออาชีพเพื่อส่งแรงต่างๆ เช่น ความตึงของตัวนำ แรงลมและภาระน้ำแข็งไปยังฐานรากของหอคอย ป้องกันความเครียดในท้องถิ่น หลีกเลี่ยงการเสียรูปของหอคอย หรือความเสียหายและรับประกันความมั่นคงทางโครงสร้างของหอคอยในระยะยาว

ประการที่สาม การปรับเค้าโครงเส้นให้เหมาะสมโดยการออกแบบมุมที่เหมาะสมและการกำหนดค่าโครงสร้างการส่ง หอแรงดึงทำให้สามารถหมุนเส้นและควบคุมการแบ่งส่วน ปรับสมดุลของความไม่สมดุลของพารามิเตอร์เส้น ช่วยลดเส้นเพิ่มเติม การสูญเสียและการรบกวนทางแม่เหล็กไฟฟ้า และรับประกันระยะห่างที่ปลอดภัยระหว่างตัวนำกับพื้นหรืออาคาร เป็นไปตามข้อกำหนดของมาตรฐาน DL/T5352-2018 และรับประกันความปลอดภัยในการส่งและคุณภาพกำลังไฟฟ้า

บริการของเรา

การออกแบบโซลูชันที่กำหนดเอง

อาศัยทีมงาน R&D มืออาชีพและประสบการณ์ด้านวิศวกรรมรวมกับลูกค้า พารามิเตอร์ของสายส่ง สภาพภูมิประเทศ และข้อกำหนดในการรับน้ำหนัก เราให้บริการออกแบบโครงสร้าง ความตึงเครียดโดยเฉพาะ การคำนวณ การเพิ่มประสิทธิภาพโครงร่างมุม และบริการให้คำปรึกษาด้านเทคนิคโดยรวมสำหรับเสารับแรงตึงของระบบส่งกำลัง ตรวจสอบให้แน่ใจว่าอาคารเหล่านี้ตรงกับความต้องการทางวิศวกรรมอย่างแม่นยำ

การผลิตแบบครบวงจร

Qingdao Anbang มีโรงงานที่ทันสมัยในตัวเอง ซึ่งสามารถควบคุมระบบส่งกำลังแบบห่วงโซ่เต็มรูปแบบได้ เสารับแรงดึงตั้งแต่การจัดหาวัตถุดิบ การตัด การเชื่อม การป้องกันการกัดกร่อน ไปจนถึงผลิตภัณฑ์สำเร็จรูป การตรวจสอบ

ทุกขั้นตอนเป็นไปตามมาตรฐาน GB/T 2694-2018 อย่างเคร่งครัด และผ่านการทดสอบแบบไม่ทำลายเพื่อ ตรวจสอบให้แน่ใจว่าคุณภาพของทาวเวอร์เป็นไปตามมาตรฐาน

การสนับสนุนทางเทคนิคในสถานที่

เรามีคำแนะนำในการติดตั้งถึงสถานที่ คำอธิบายขั้นตอน การทดสอบการใช้งานด้านเทคนิค และบริการอื่น ๆ สำหรับเสารับแรงดึง ส่งช่างมืออาชีพมาช่วยแก้ไข ปัญหาต่าง ๆ ในระหว่างการก่อสร้างทำให้มั่นใจว่ามีการติดตั้งทาวเวอร์ตามมาตรฐานและใส่ได้อย่างมีประสิทธิภาพ การดำเนินงาน

รับประกันหลังการขายเต็มรอบ

Tension Towers ระบบส่งกำลังมาพร้อมกับการรับประกัน ≥30ปี เราได้ก่อตั้งก กลไกติดตามผลหลังการขายอย่างครอบคลุมตรวจสอบสถานะการทำงานของผลิตภัณฑ์อย่างสม่ำเสมอ การสนับสนุนทางเทคนิคตลอดชีวิตและบริการซ่อมแซมฉุกเฉิน ตอบสนองความต้องการของลูกค้าได้ทันทีและสร้างความมั่นใจ การดำเนินงานที่มั่นคงในระยะยาวของอาคาร ช่วยลดความเสี่ยงในการดำเนินงานและการบำรุงรักษาของลูกค้า

ข้อมูลจำเพาะของผลิตภัณฑ์
