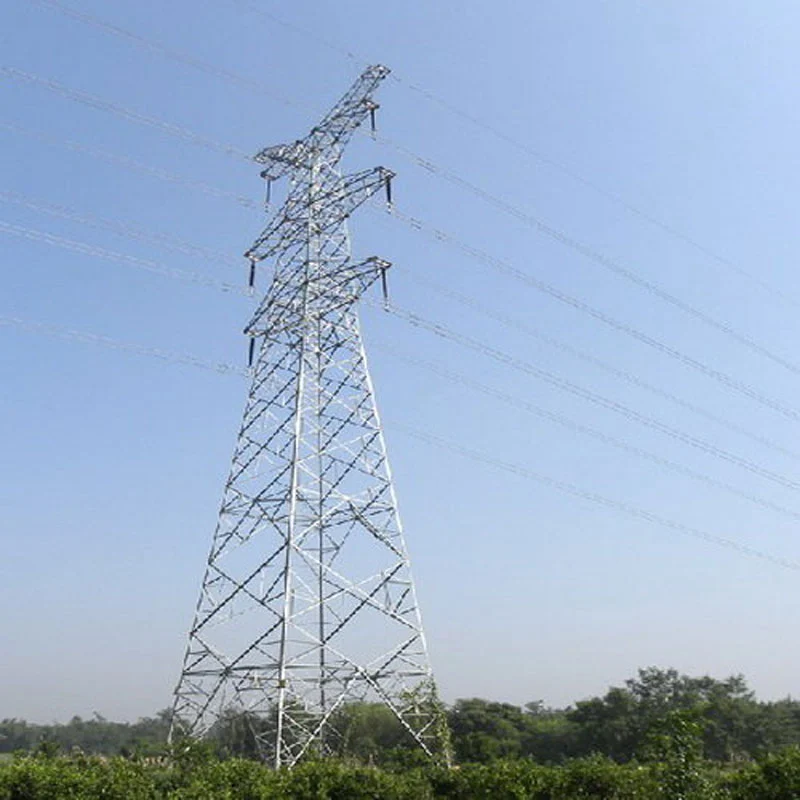

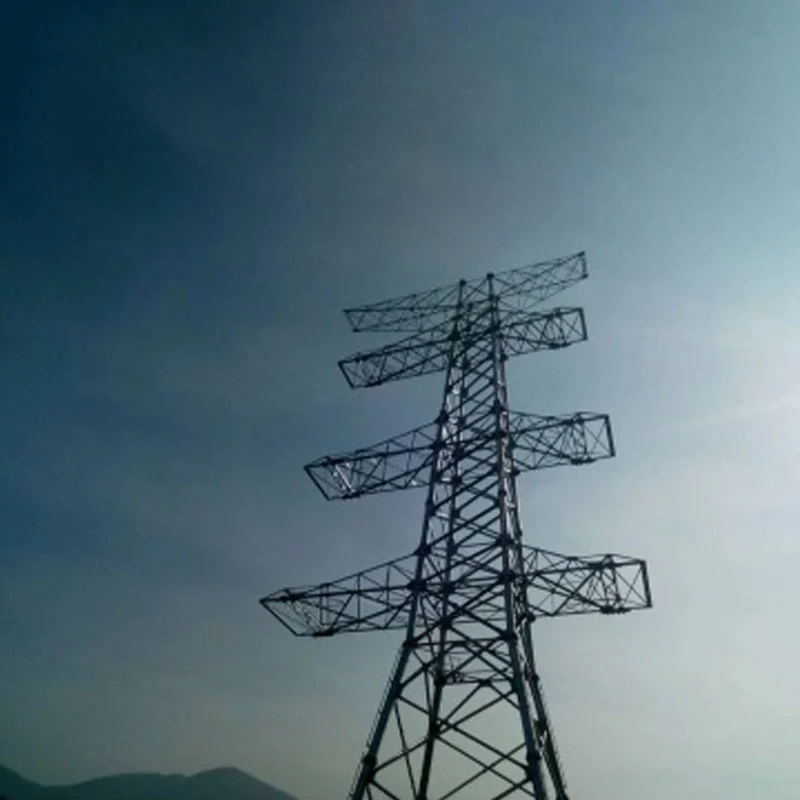

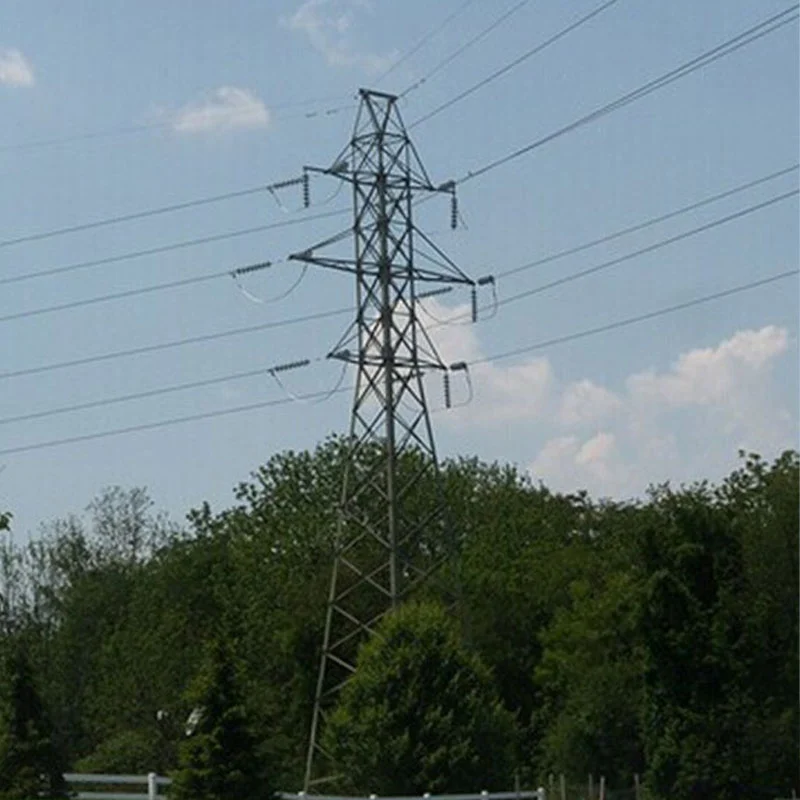

ทาวเวอร์เหล็กขัดแตะวงจรคู่ 220kV

ด้วยการสนับสนุนจากระบบการผลิตที่ครบถ้วน เรามีกำลังการผลิต 50,000 ตันต่อปีโดยได้มาตรฐาน ขั้นตอนต่างๆ รวมถึงการตัดที่แม่นยำ การเชื่อมด้วยหุ่นยนต์ การสร้างรูปร่างที่สมบูรณ์ และการรักษาพื้นผิวที่เข้มงวดเพื่อให้มั่นใจได้ ความสม่ำเสมอของโครงสร้าง เพื่อการประกันคุณภาพ ผลิตภัณฑ์ทั้งหมดผ่านคุณสมบัติทางกลที่เชื่อถือได้และต้านทานลม การทดสอบโดยมีอัตราส่วนความเค้นที่ตรวจสอบแล้วและการกระจัดของลมที่เป็นไปตามมาตรฐาน ASCE และมาตรฐานพลังงานของประเทศ มันถือ ISO การรับรองระบบการจัดการคุณภาพและรายงานการทดสอบของบุคคลที่สามที่สมบูรณ์

หอคอยนี้ถูกนำไปใช้อย่างกว้างขวางในโครงการโครงข่ายไฟฟ้าหลักทั้งในประเทศและต่างประเทศ รวมถึงโครงการ Nusantara ของอินโดนีเซีย โครงการขยายโครงข่ายไฟฟ้าขนาด 220kV ให้ประสิทธิภาพโครงสร้างที่มั่นคง การประกอบในสถานที่ที่สะดวก และเชื่อถือได้ ความปลอดภัยในการปฏิบัติงาน ได้รับการยอมรับอย่างต่อเนื่องในด้านความสามารถในการปรับตัวสูงและความทนทานทางวิศวกรรมในคอมเพล็กซ์ที่หลากหลาย สภาพแวดล้อม

สถานการณ์การใช้งานของ 220kV Double Circuit Lattice Steel Tower

หอคอยเหล็กขัดแตะวงจรคู่ 220kV รองรับวงจรส่งสัญญาณ 220kV อิสระสองวงจรบนหอคอยเดียว กรอบ โดยส่วนใหญ่นำมาใช้ในภูมิภาคที่มีพื้นที่จำกัด โดยระบบดังกล่าวจะจำกัดช่องทางการส่งสัญญาณให้แคบลงอย่างมาก และลดการได้มาซึ่งที่ดิน ต้นทุนเมื่อเปรียบเทียบกับสายวงจรเดี่ยวสองสายแยกกัน

มีการใช้กันอย่างแพร่หลายสำหรับช่องสัญญาณไฟฟ้าขาเข้าและขาออกในเมือง ซึ่งเชื่อมต่อสถานีย่อยชานเมือง 220kV อย่างหนาแน่น โซนที่มีประชากรหนาแน่นซึ่งทางเดินสายใหม่หาได้ยาก หอคอยนี้เหมาะกับภูมิประเทศที่เป็นภูเขาและเนินเขาโดยการลดขนาดลง งานฐานรากและการทำลายระบบนิเวศ นอกจากนี้ยังเป็นที่นิยมสำหรับการข้ามแม่น้ำทางหลวงและทางรถไฟ ลดความซับซ้อนในการจัดการข้ามและลดปัญหาการคมนาคมและการเดินเรือ

การใช้งานทั่วไป ได้แก่ สายจ่ายไฟสำหรับศูนย์โหลดทางอุตสาหกรรมและวงจรส่งลมขาออก และฐานพลังงานแสงอาทิตย์ อย่างไรก็ตาม ควรให้ความสนใจกับข้อเสีย: หอคอยที่หนักกว่า, ความเสี่ยงที่สูงกว่า ความล้มเหลวพร้อมกันของทั้งสองวงจรภายใต้ความเสียหายของทาวเวอร์ รวมถึงข้อกำหนดที่เข้มงวดมากขึ้นสำหรับการป้องกันฟ้าผ่าและ การออกแบบระยะห่างทางแม่เหล็กไฟฟ้า

แนวทางการบำรุงรักษาตามปกติสำหรับทาวเวอร์เหล็กขัดแตะวงจรคู่ขนาด 220kV

การบำรุงรักษาเป็นประจำทำให้มั่นใจในความปลอดภัยของโครงสร้างและการจ่ายไฟที่เสถียรของหอคอยเหล็กขัดแตะวงจรคู่ขนาด 220kV การตรวจสอบด้วยสายตาเป็นประจำจะต้องดำเนินการทุกไตรมาส โดยมีการตรวจสอบรายละเอียดอย่างครอบคลุมทุกปี

ตรวจสอบตัวถังหลักของทาวเวอร์ ส่วนประกอบที่เป็นเหล็กฉาก และสลักเกลียวเชื่อมต่อเพื่อดูการกัดกร่อน การเสียรูป รอยแตกร้าว และการหลวม รัด ตรวจสอบการเคลือบป้องกันการกัดกร่อนและพื้นผิวชุบสังกะสีแบบจุ่มร้อน ดำเนินการวาดภาพแบบสัมผัสได้ทันเวลาที่ไหน การชุบสังกะสีลอกออก ตรวจสอบอุปกรณ์ต่อสายดิน ให้แน่ใจว่าตัวนำสายดินไม่บุบสลายและการต่อสายดินที่ผ่านการรับรอง ความต้านทาน

ตรวจสอบฐานรากของหอคอยเพื่อดูการทรุดตัว รอยแตก การพังทลายของน้ำ และความไม่มั่นคงของความลาดชัน ตรวจสอบสายฉนวน ข้อต่อฟิตติ้งและการเชื่อมต่อจัมเปอร์สำหรับความเสียหาย มลภาวะ และความร้อนที่ผิดปกติ กำจัดวัตถุลอยน้ำ วัชพืช และ เศษซากการก่อสร้างรอบๆ บริเวณหอคอย

บันทึกข้อบกพร่องทั้งหมดและดำเนินการแก้ไขแบบจำแนกประเภท การจัดการลำดับความสำคัญเป็นสิ่งจำเป็นสำหรับความเสี่ยงร้ายแรงเช่น การบิดเบี้ยวของโครงสร้างและอุปกรณ์ที่แตกหัก หลังจากสภาพอากาศที่รุนแรง เช่น ลมแรง พายุฝนฟ้าคะนอง และน้ำแข็ง ต้องจัดให้มีการตรวจสอบสายตรวจพิเศษทันที

ความแตกต่างและความสำคัญ: 220kV Double Circuit Lattice Tower กับ 500kV Lattice Steel Tower

ความแตกต่างที่สำคัญ

1.แรงดันไฟฟ้าและการกวาดล้าง: หอคอยวงจรคู่ขนาด 220kV มีวงจรขนาด 220kV สองวงจรบนโครงสร้างเดียวที่มีระยะห่างจากเฟสต่อเฟสและพื้นดินน้อยกว่า หอคอยขนาด 500kV ทำงานที่แรงดันไฟฟ้าสูงเป็นพิเศษ และต้องมีระยะห่างทางไฟฟ้าที่ใหญ่กว่ามากเพื่อหลีกเลี่ยงไม่ให้อากาศเสีย
2.โครงสร้างและขนาดของทาวเวอร์: หอคอยวงจรคู่ขนาด 220kV มีขนาดค่อนข้างเล็ก หอคอยขนาด 500kV ส่วนใหญ่มีความสูงและหนักกว่า โดยมีแขนกางเขนที่ใหญ่กว่าและมีฐานที่แข็งแรงกว่าเพื่อทนต่อแรงลมและความตึงของตัวนำที่มากขึ้น
3.เค้าโครงวงจร: โดยทั่วไปประเภท 220kV จะจัดเรียงวงจรสองวงจรไว้บนอาคารเดียวเพื่อประหยัดทางเดิน เสาขัดแตะมาตรฐาน 500kV ส่วนใหญ่เป็นวงจรเดี่ยวเนื่องจากมีข้อจำกัดทางแม่เหล็กไฟฟ้าที่เข้มงวด หอคอยสองวงจร 500kV ถูกนำมาใช้ไม่บ่อยนัก
4.ความจุการส่งผ่าน: สายไฟฟ้าขนาด 500kV ให้ความสามารถในการส่งพลังงานที่ใหญ่กว่ามากสำหรับการขนส่งพลังงานไฟฟ้าจำนวนมากทางไกล สายไฟวงจรคู่ขนาด 220kV ทำหน้าที่กระจายพลังงานในระดับภูมิภาคและจ่ายโหลดในพื้นที่เป็นหลัก

ความสำคัญ

หอคอยวงจรคู่ขนาด 220kV ปรับการใช้ที่ดินให้เหมาะสมสำหรับเครือข่ายไฟฟ้าชานเมืองและในเมือง ช่วยเพิ่มความน่าเชื่อถือของแหล่งจ่ายไฟ ภายในกริดระดับภูมิภาค เสาโครงตาข่ายขนาด 500kV เป็นกระดูกสันหลังของโครงข่ายหลัก ทำให้เกิดพลังงานในระยะไกล การส่งผ่านระหว่างฐานกำลังและศูนย์โหลด การเลือกหอคอยที่เหมาะสมจะทำให้เกิดความสมดุลระหว่างต้นทุนการก่อสร้าง ทรัพยากรที่ดิน ขนาดการส่งสัญญาณและความปลอดภัยของกริด

ข้อดีของ Anbang ของ 220kV Double Circuit Lattice Steel Tower

(ประมาณ 200 คำ เวอร์ชันเทคนิคการส่งออกอย่างเป็นทางการ) หอคอยเหล็กตาข่ายคู่วงจรขนาด 220kV ของ Anbang มอบความน่าเชื่อถือ โซลูชันการส่งผ่านค่าโสหุ้ยที่คุ้มค่าสำหรับโครงข่ายไฟฟ้าทั่วโลก ใช้เหล็กมุม Q355/Q420 ที่มีความแข็งแรงสูงและ การชุบสังกะสีแบบจุ่มร้อนที่เข้มงวดตามมาตรฐาน ISO 1461 ทำให้ทาวเวอร์มีประสิทธิภาพการป้องกันการกัดกร่อนที่เหนือกว่าและ อายุการใช้งานออกแบบ 50 ปี เหมาะสำหรับพื้นที่ชายฝั่งทะเล ภูเขา และทางบกที่ซับซ้อน

ด้วยการสนับสนุนจากทีมวิศวกรอิสระ Anbang ให้บริการออกแบบโครงสร้างที่ปรับแต่งได้ตามมาตรฐาน IEC และ GB เพื่อตอบสนองความต้องการความเร็วลม การเคลือบน้ำแข็ง และการข้ามที่หลากหลาย รูปแบบขัดแตะที่ได้รับการปรับปรุงให้เหมาะสมรับประกันกลไกที่มั่นคง การกระจายน้ำหนักในขณะที่ควบคุมปริมาณการใช้เหล็กโดยรวม ลดการลงทุนโครงการ

ส่วนประกอบทั้งหมดผ่านกระบวนการ CNC พร้อมการจับคู่รูที่แม่นยำเพื่อการประกอบที่ไซต์งานได้ง่าย ดำเนินการตรวจสอบก่อนส่งมอบให้เสร็จสิ้น ช่วยให้มั่นใจในความแม่นยำของมิติและคุณภาพการยึดสลักเกลียว Anbang ให้บริการแบบครบวงจรรวมถึงการวาดรูป การเพิ่มประสิทธิภาพ การผลิต บรรจุภัณฑ์ และคำแนะนำทางเทคนิค อาคารของเราประหยัดความกว้างของทางเดินส่งสัญญาณได้อย่างมีประสิทธิภาพ โครงการโรงไฟฟ้าในเมืองและพลังงานทดแทน ได้รับการยอมรับอย่างต่อเนื่องจากผู้รับเหมาแบบ EPC และผู้ดำเนินการด้านพลังงานทั่วโลก

คำถามที่พบบ่อย — ทาวเวอร์เหล็กขัดแตะวงจรคู่ 220kV

เหมาะสำหรับแคตตาล็อก เอกสารใบเสนอราคา และการสื่อสารกับลูกค้า

คำถามที่ 1: หอคอยเหล็กขัดแตะวงจรคู่ขนาด 220kV คืออะไร

ตอบ: เป็นหอส่งสัญญาณเหนือศีรษะซึ่งมีวงจรไฟฟ้า 220kV สองวงจรแยกกันบนเหล็กขัดแตะตัวเดียว โครงสร้าง ช่วยประหยัดพื้นที่ทางเดินเมื่อเปรียบเทียบกับแนวหอคอยวงจรเดี่ยวสองเส้นที่แยกจากกัน

คำถามที่ 2: หอคอยของคุณปฏิบัติตามมาตรฐานใด

ตอบ: เราปฏิบัติตามมาตรฐานแห่งชาติ GB, ข้อกำหนด IEC เราสามารถปรับการออกแบบตามความต้องการของลูกค้าได้ ปริมาณลม ความหนาของน้ำแข็ง และสภาพแวดล้อมในภูมิภาค

คำถามที่ 3: คุณใช้วัสดุเหล็กและการป้องกันการกัดกร่อนแบบใด

A: วัสดุหลักเหล็กฉาก Q355B / Q420B ส่วนประกอบทั้งหมดใช้การชุบสังกะสีแบบจุ่มร้อน (ISO 1461) เพื่อให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนาน อายุการใช้งานป้องกันการกัดกร่อน

Q4: อายุการใช้งานการออกแบบคืออะไร?

ตอบ: อายุการใช้งานการออกแบบมาตรฐานอยู่ที่ 50 ปีภายใต้สภาวะการบำรุงรักษาตามปกติ

คำถามที่ 5: หอคอยเหล่านี้เหมาะสำหรับภูมิประเทศแบบใด

A: เหมาะสำหรับชานเมือง พื้นที่ภูเขา ทางข้ามแม่น้ำ ทางข้ามทางหลวง/รถไฟ ฟาร์มกังหันลม และพลังงานแสงอาทิตย์ เส้นขาออกที่มีความกว้างทางเดินจำกัด

Q6: คุณสามารถออกแบบหอคอยแบบกำหนดเองได้หรือไม่?

ก. ใช่. ทีมวิศวกรของเราสามารถเพิ่มประสิทธิภาพแบบจำลองหอคอย ความสูง โครงร่างแบบแขนไขว้โดยพิจารณาจากข้อมูลการสำรวจเส้นทาง ลม ความเร็ว สภาพน้ำแข็ง และความต้องการในการข้าม

Q7: กระบวนการตรวจสอบการผลิตของคุณคืออะไร?

ตอบ: การตัด CNC การเจาะ ประกอบชุดทดลองก่อนการชุบสังกะสี การตรวจสอบขนาด ความหนาของการชุบสังกะสี การทดสอบและการตรวจสอบการโหลดจะดำเนินการก่อนจัดส่ง

คำถามที่ 8: อะไรคือความเสี่ยงหลักที่ต้องให้ความสนใจในการใช้งานหอวงจรคู่?

ตอบ: เมื่อหอคอยเสียหาย ทั้งสองวงจรอาจถูกขัดจังหวะ การบำรุงรักษาความแน่นของสลักเกลียวเป็นประจำ จำเป็นต้องมีการเคลือบป้องกันการกัดกร่อน การทรุดตัวของฐานราก และความต้านทานต่อสายดิน
