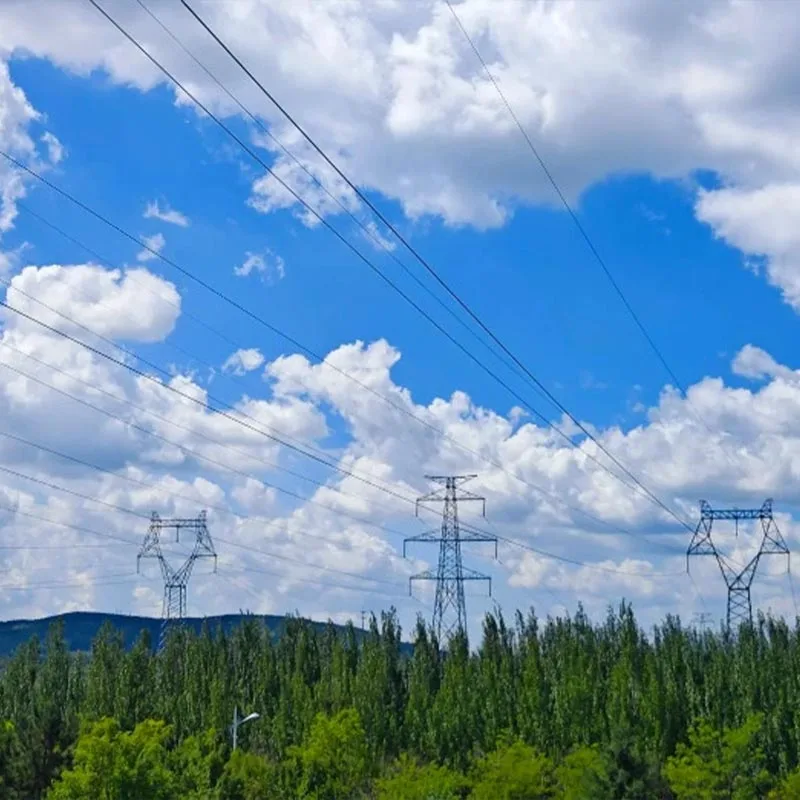

ทาวเวอร์เหล็กมุมสายส่ง 330kV

หอคอยเหล็กมุมสายส่ง 330kV ของชิงเต่า Anbang New Energy เป็นอุปกรณ์หลักส่งไฟฟ้าแรงสูง พัฒนาและผลิตโดยบริษัทอย่างอิสระ ตามความต้องการในการก่อสร้างพลังงานของจีนและใช้ประโยชน์จาก ข้อได้เปรียบในการผลิตของโรงงานของตัวเอง

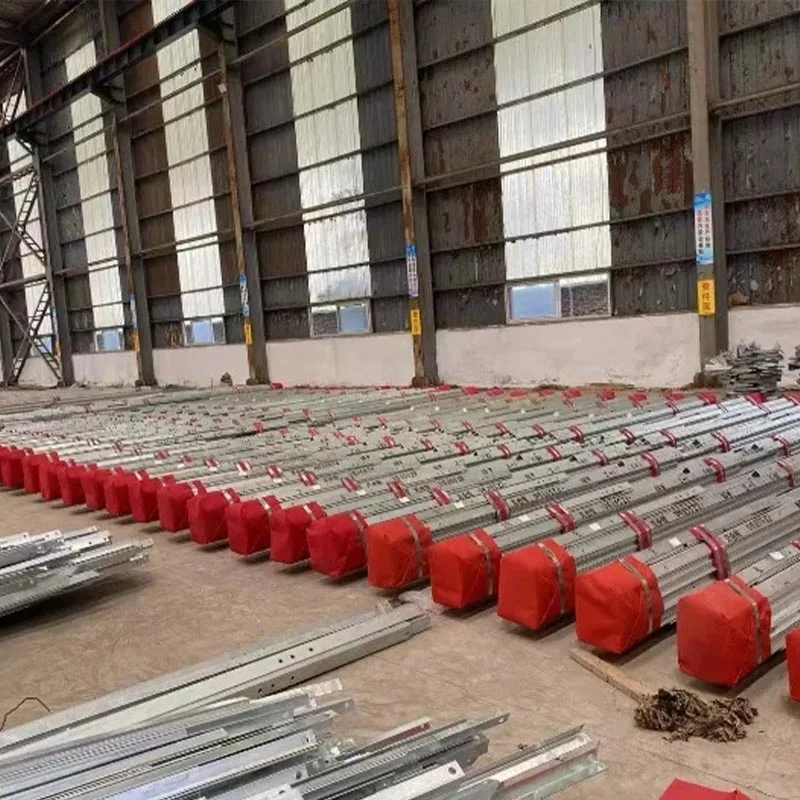

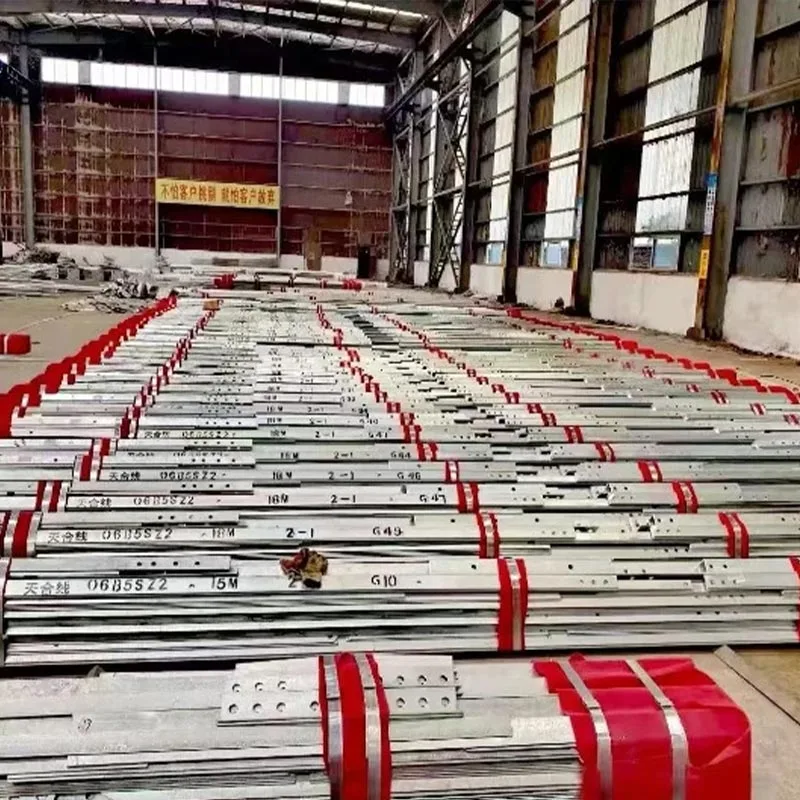

หอคอยนี้ทำจากมุมคุณภาพสูง เหล็ก Q235B, Q345B และ Q420B ผ่านการตัดที่แม่นยำ การเชื่อม การชุบสังกะสีแบบจุ่มร้อน และอื่นๆ ที่เข้มงวด ขั้นตอน

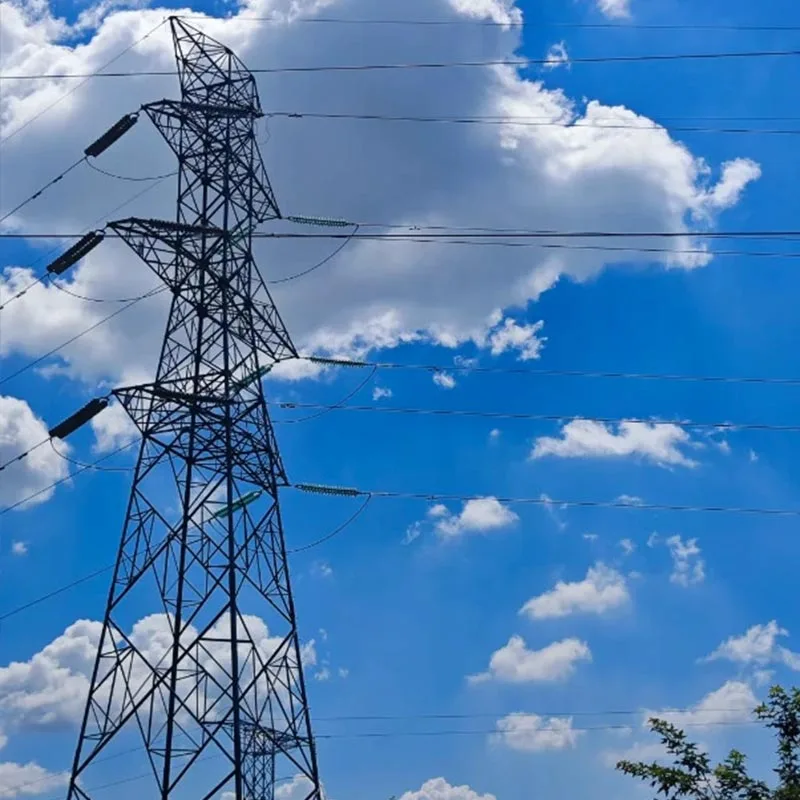

เป็นหอรองรับตัวเองแบบขัดแตะโดยมีส่วนประกอบที่มีหน้าตัดเหล็กมุมเดี่ยวหรือรวมกัน มีโครงสร้างที่กะทัดรัด การกระจายแรงที่ชัดเจน และการถ่ายโอนโหลดที่โปร่งใส

ในฐานะที่เป็นสิ่งอำนวยความสะดวกแบริ่งหลักของสายส่ง 330kV ก็มี ข้อดี ได้แก่ มีความแข็งแรงสูง มีเสถียรภาพสูง ต้านทานลมและแผ่นดินไหว ทนต่อการกัดกร่อน และยาวนาน อายุการใช้งาน เหมาะสำหรับภูมิประเทศที่ซับซ้อนต่างๆ เช่น ที่ราบ เนินเขา ภูเขา และพื้นที่ชายฝั่งทะเล

มันเจอ. ข้อกำหนดหลักของการติดตั้งตัวนำและระบบกันสะเทือนของฉนวนสำหรับสายส่งไฟฟ้าแรงสูง 330kV ปฏิบัติตาม "มาตรฐานการออกแบบเสาส่งสัญญาณเหนือศีรษะ" อย่างเคร่งครัด และจัดให้มีความปลอดภัย เชื่อถือได้ โซลูชั่นครบวงจรที่ประหยัดและมีประสิทธิภาพสำหรับระดับชาติและ โครงการโครงข่ายไฟฟ้าระหว่างประเทศและโครงการส่งไฟฟ้าระดับภูมิภาค ซึ่งสนับสนุนทรัพยากรพลังงานข้ามภูมิภาคที่มีประสิทธิภาพ การส่งผ่าน

ข้อมูลจำเพาะของพารามิเตอร์

คำแนะนำในการเลือกรุ่น

หอคอย 30-40 ม. (แบบแห้ง)

พื้นที่ราบ สายส่งชานเมือง 330kV, สายส่งสถานีย่อย, ส่วนส่งกำลังธรรมดาที่มีแนวนอน ระยะ 200-250ม.

เหตุผลที่แนะนำ: โครงสร้างกะทัดรัด ใช้พื้นที่น้อย ประหยัด ความเครียดชัดเจน กระจายสินค้า ติดตั้งสะดวก ไม่ต้องใช้อุปกรณ์ก่อสร้างขนาดใหญ่ เหมาะสำหรับพื้นที่ที่มีปริมาณปานกลาง ความหนาแน่นของประชากรและภูมิประเทศที่ราบเรียบ เป็นรุ่นที่แนะนำสำหรับส่วนทั่วไปของการส่งสัญญาณ 330kV เส้นที่มีการใช้เหล็กที่เหมาะสมและประสิทธิภาพด้านต้นทุนที่โดดเด่น

หอคอย 40-50 ม. (แบบคัพ)

พื้นที่เนินเขา สายส่งช่วงกลาง (ช่วงแนวนอน 250-300 ม.) ส่วนที่มีข้อจำกัดด้านความกว้างของทางเดินน้อย โดยคำนึงถึง ข้อกำหนดการป้องกันการรบกวนสัญญาณบัญชี

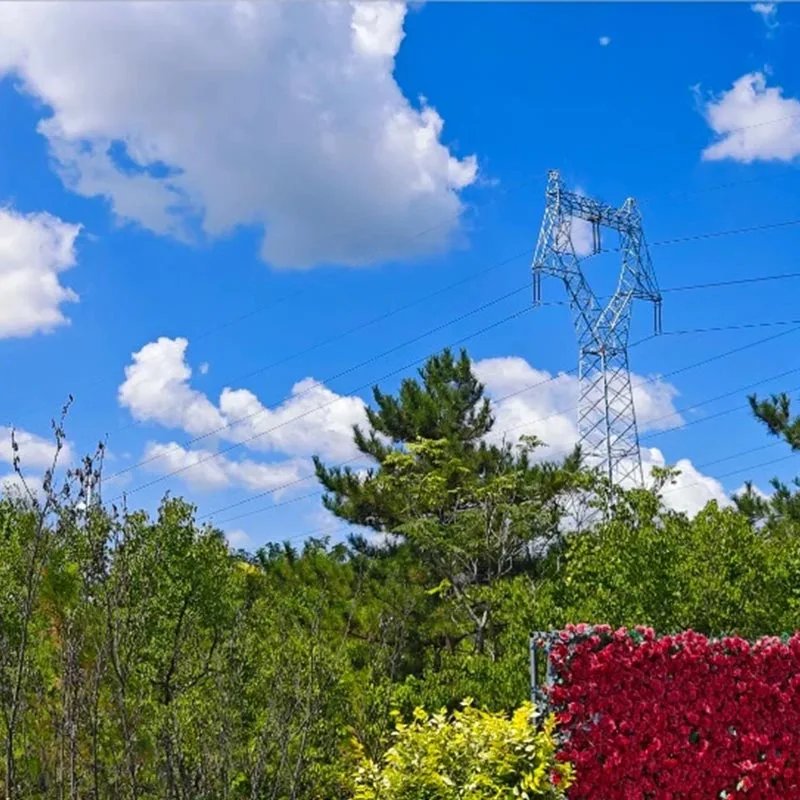

เหตุผลที่แนะนำ: ตัวนำถูกจัดเรียงในรูปแบบแนวนอนสามเฟสเน้นอย่างสมเหตุสมผล มีความแข็งแกร่งสูง ช่วยให้มั่นใจได้ถึงระยะห่างที่ปลอดภัยสำหรับสายกราวด์สาย 330kV ต้านทานลมแรง เหมาะสำหรับ ภูมิประเทศที่เป็นลูกคลื่นเล็กน้อยและโครงการที่ต้องควบคุมความกว้างของทางเดินสายส่ง ติดตั้งง่ายและ รักษา

หอคอย 50-70 ม. (พอร์ทัล/แบบเสริมความแข็งแกร่ง)

พื้นที่ภูเขา พื้นที่ห่างไกล เขตลมแรงชายฝั่ง สายส่งไฟฟ้าช่วงยาว (ช่วงแนวนอน 300-400 ม.) และส่วนพิเศษที่ข้ามเส้นที่มีอยู่

เหตุผลที่แนะนำ: ใช้การต่อเหล็กมุมเสริมความแข็งแรง ความแข็งแรงสูง ความมั่นคงแข็งแรง สามารถ ทนทานต่อลมแรง หิมะตกหนัก สเปรย์เกลือ และสภาพอากาศเลวร้ายอื่นๆ ความเครียดของรากฐานมีความสมเหตุสมผล เหมาะสำหรับการติดตั้งในภูมิประเทศที่ซับซ้อน แก้ปัญหาการรับน้ำหนักและการต้านทานภัยพิบัติได้อย่างมีประสิทธิภาพ สาย 330kV ในภูเขาและพื้นที่ชายฝั่ง บางรุ่นสามารถใช้เป็นเสาข้ามได้

สถานการณ์ที่ปรับใช้หอคอยแบบกำหนดเองได้

ภูมิประเทศพิเศษ (เกาะ ทางลาดชัน หนองน้ำ) การบรรทุกแบบพิเศษ (การบูรณาการอุปกรณ์หลายเครื่อง การข้ามช่วงกว้าง) สภาพอากาศพิเศษ เงื่อนไข (บริเวณน้ำแข็งหนัก พื้นที่พายุไต้ฝุ่นกำลังแรง) และข้อกำหนดลักษณะพิเศษ (บูรณาการภูมิทัศน์) สำหรับโครงการสายส่ง 330kV

เหตุผลที่แนะนำ: โรงงานของ Qingdao Anbang New Energy สามารถปรับแต่งสายส่ง 330kV ได้ ความสูงของหอเหล็กฉาก รูปแบบโครงสร้าง วัสดุ มาตรฐานการป้องกันการกัดกร่อน และความสามารถในการรับน้ำหนักตาม ไปจนถึงแบบร่างโครงการ รายงานการสำรวจภูมิประเทศ และข้อมูลอุตุนิยมวิทยาที่ลูกค้าให้มา คำแนะนำการออกแบบการผลิตและการติดตั้งแบบตัวต่อตัวในบริการแบบครบวงจรประชุมโครงการพิเศษต่างๆ ข้อกำหนด

กรณีจริง

โครงการ Gansu Hexi Corridor 330kV มุมสายส่งเหล็กทาวเวอร์

ภาพรวมโครงการ: จัดหาเสาพอร์ทัลสูง 50 เมตรจำนวน 12 ชุดสำหรับ Gansu Hexi โครงการสายส่ง Corridor 330kV ปรับให้เข้ากับสภาพอากาศแห้งแล้ง ลมแรง และน้ำแข็งในท้องถิ่น โดยมีแนวนอน ระยะอ่าว 300 ม. ประเภทตัวนำ: 2×LGJ400/35, ประเภทสายกราวด์: JLB20A-120

ผลการดำเนินงาน: หอคอยใช้เหล็กฉากคุณภาพสูง Q345B และปรับปรุง กระบวนการป้องกันการกัดกร่อน ต้านทานลมในท้องถิ่นที่ความเร็ว 29 ม./วินาที และน้ำแข็งหนา 10 มม. ได้สำเร็จ ระยะเวลาในการติดตั้งคือ ลดลง 25% และอาคารต่างๆ ยังทำงานได้ปราศจากข้อผิดพลาดจนถึงปัจจุบัน ซึ่งช่วยลดความแออัดของทางเดินในท้องที่ได้อย่างมีประสิทธิภาพ สร้างความมั่นใจในเสถียรภาพการส่งพลังงานในระดับภูมิภาค และได้รับการยกย่องอย่างสูงจาก State Grid Gansu Electric Power บริษัท.

มณฑลซานตงชิงเต่า 330kV สถานีย่อยโครงการ Line Angle Steel Tower ขาออก

ภาพรวมโครงการ: จัดให้มีเสาชนิดโครงสำหรับตั้งสิ่งของสูง 35 เมตร จำนวน 8 ชุด สำหรับขาออก โครงการสายของสถานีย่อย 330kV ในเมืองชิงเต่า ซึ่งเชื่อมต่อสถานีย่อยกับสายหลัก ปรับให้เข้ากับภูมิประเทศชานเมือง ด้วยที่ดินอันจำกัดและสภาพแวดล้อมโดยรอบที่บูรณาการ

ผลการดำเนินงาน: สินค้ามีโครงสร้างที่กะทัดรัดและติดตั้งสะดวกควบคุมที่ดินอย่างเข้มงวด อาชีพ ความสามารถในการรับน้ำหนักในแนวดิ่งและการรับน้ำหนักเป็นไปตามมาตรฐานการออกแบบ เหมาะอย่างยิ่งกับความต้องการระบบส่งกำลังที่ จุดสิ้นสุดขาออกของสถานีย่อยทำให้มั่นใจได้ว่าเอาต์พุตไฟฟ้าแรงสูง 330kV ที่เสถียรรองรับการอัพเกรดของ โครงข่ายไฟฟ้าระดับภูมิภาคของชิงเต่า และผ่านการยอมรับจากโครงข่ายไฟฟ้าของรัฐ

มณฑลส่านซี Weinan 330kV โครงการฟื้นฟูสายส่งมุมเหล็กทาวเวอร์

ภาพรวมโครงการ: เข้าร่วมโครงการอัพเกรดและเพิ่มความสูงของอาคารสาย Luoling ขนาด 330kV ในเมือง Weinan มณฑลส่านซีจัดหาเสาเหล็กมุมสายส่ง 330kV เสริมแรงสูง 40 เมตรจำนวน 9 ชุด (รวมเสาความเครียด 4 ต้น) ทดแทนเสาคู่ปูนซีเมนต์เก่า และแก้ไขปัญหาระยะห่างที่ปลอดภัยไม่เพียงพอและความต้านทานต่อธรรมชาติที่อ่อนแอ ภัยพิบัติในสายที่มีอยู่

ผลการดำเนินงาน:ต้องขอบคุณความแข็งแกร่งและความมั่นคงที่สูง ติดตั้งได้สำเร็จในช่วงฝนตกต่อเนื่อง ทนทานต่อฝนตกหนักและ ลมแรง หลังจากการบูรณะใหม่ เสถียรภาพในการปฏิบัติงานของสายการผลิตก็ดีขึ้นอย่างมาก และป้องกันได้อย่างมีประสิทธิภาพ ไฟฟ้าดับขนาดใหญ่ โดยให้การสนับสนุนที่เชื่อถือได้สำหรับการจ่ายไฟไปยังสถานีแปลง Lingbao ในมณฑลเหอหนาน พื้นที่เว่ยหนาน และประสบความสำเร็จในการฟื้นฟูบูรณะอย่างเข้มข้น 10 วัน
