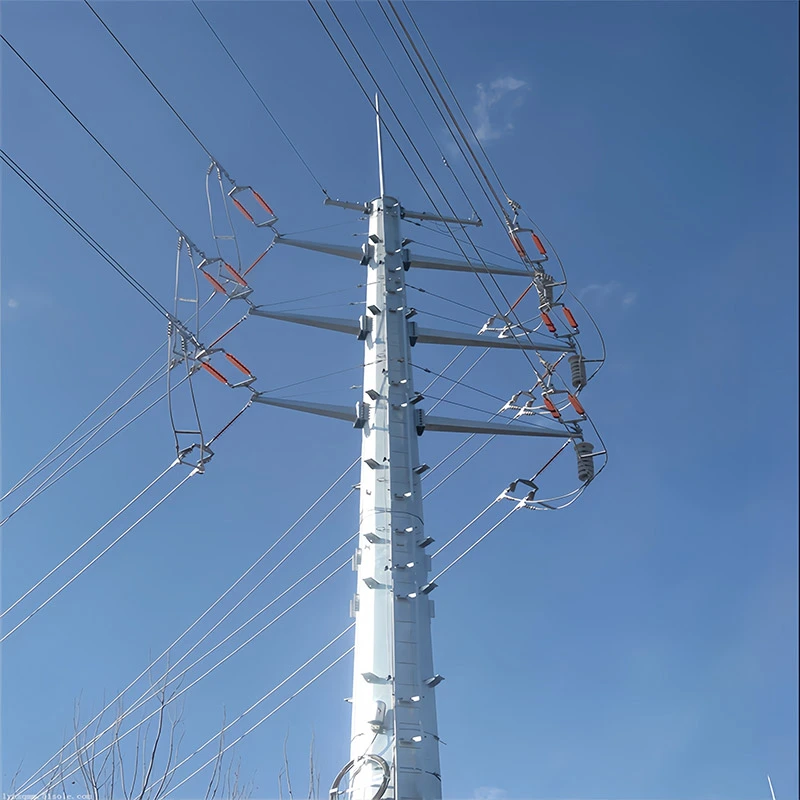

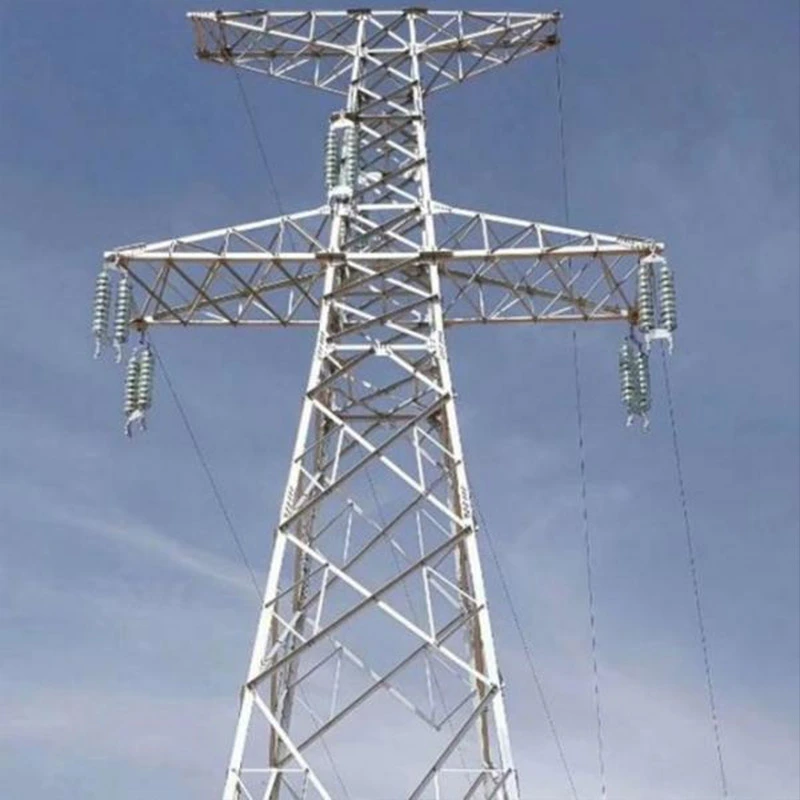

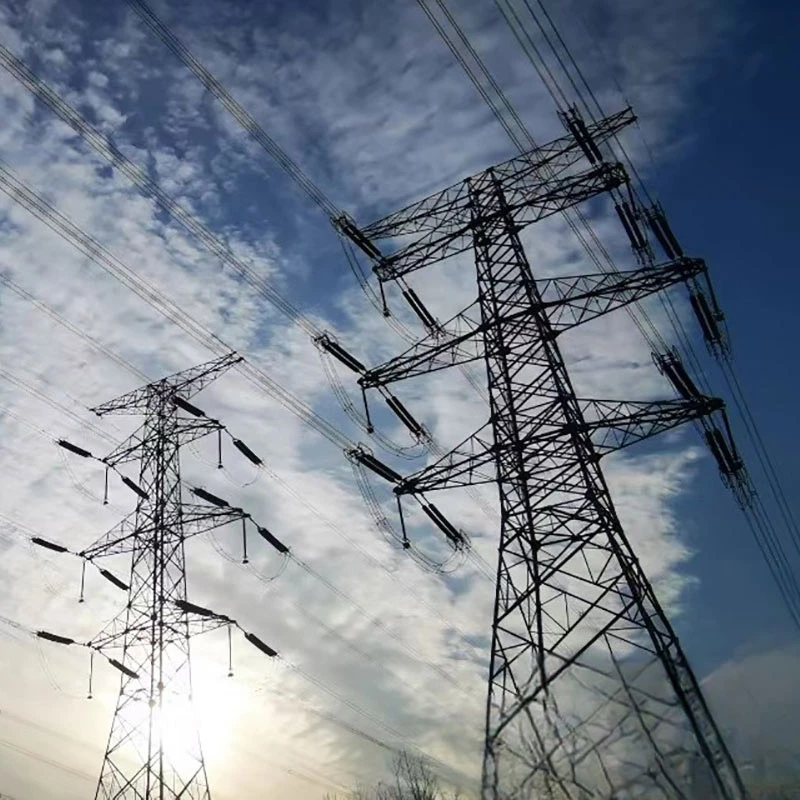

ทาวเวอร์ Lattice Steel ขนาด 500kV สำหรับสายไฟ

ในด้านกำลังการผลิต โรงงานของเรามีกำลังการผลิตสูงถึง 50,000 ตันต่อปี รองรับคำสั่งซื้อจำนวนมากและ การพัฒนาภาพวาดแบบกำหนดเองสำหรับโครงการระดับโลก กระบวนการผลิตเต็มรูปแบบครอบคลุมการตรวจสอบวัตถุดิบ CNC การตัด การเชื่อมที่แม่นยำ การเจาะ ก่อนการประกอบ การชุบสังกะสี และตรวจสอบมิติขั้นสุดท้ายอีกครั้งก่อนจัดส่ง

การประกันคุณภาพที่เข้มงวดดำเนินการผ่านทุกขั้นตอน: การสุ่มตัวอย่างวัสดุที่เข้ามา การตรวจสอบกระบวนการขั้นกลาง และดำเนินการตรวจสอบสินค้าสำเร็จรูปทั้งรายการ ข้อมูลการทดสอบที่เชื่อถือได้ รวมถึงการรับน้ำหนักทางกล มีรายงานและบันทึกความหนาของการชุบสังกะสี พร้อมรายงานการทดสอบ SGS และ TÜV ตามคำขอ เรา ได้รับการรับรองมาตรฐาน ISO 9001, CE-EN 1090-1 และ EN 10025 เพื่อตอบสนองความต้องการของตลาดยุโรป

กรณีโครงการที่ได้รับการพิสูจน์แล้วครอบคลุมโครงการส่ง EHV ในต่างประเทศหลายโครงการ หอคอยของเราได้รับการนำไปใช้อย่างกว้างขวางใน การเชื่อมต่อโครงข่ายข้ามพรมแดนและโครงการส่งพลังงานทดแทนซึ่งได้รับผลตอบรับเชิงบวกจาก ผู้ดำเนินการโครงข่ายไฟฟ้าเพื่อการดำเนินงานภาคสนามที่มั่นคงในระยะยาว

สถานการณ์การใช้งานของ Lattice Steel Tower ขนาด 500kV สำหรับสายไฟ

หอคอยเหล็กขัดแตะขนาด 500kV เป็นโครงสร้างพื้นฐานการส่งไฟฟ้าแรงสูงพิเศษที่สำคัญ ซึ่งใช้กันอย่างแพร่หลายในระยะไกล สถานการณ์การส่งมอบพลังงานจำนวนมาก

มันถูกนำไปใช้กับสายส่งไฟฟ้าหลักที่เชื่อมต่อพลังงานทดแทนความร้อน พลังน้ำ และพลังงานลมขนาดใหญ่ ฐานพลังงานพลังงานไปยังโครงข่ายไฟฟ้าส่วนกลางของภูมิภาค โดยถ่ายโอนไฟฟ้าจำนวนมหาศาลจากโซนที่อุดมด้วยพลังงานไปยัง พื้นที่เมืองและอุตสาหกรรมที่มีภาระงานหนาแน่น

เหมาะกับสภาพภูมิประเทศที่หลากหลาย รวมถึงที่ราบ พื้นที่ภูเขา ส่วนข้ามแม่น้ำ และ โซนชายฝั่งทะเลที่เสี่ยงต่อลม หอคอยหลายประเภทครอบคลุมการแทนเจนต์ แรงตึง มุม เทอร์มินัล และการข้ามแม่น้ำทรานส์ หอคอยสำหรับฟังก์ชั่นสายต่างๆ

ให้บริการโครงการเชื่อมต่อโครงข่ายกริดระหว่างภูมิภาคระดับประเทศ รวมถึงโครงการส่งไฟฟ้าข้ามพรมแดนด้วย เป็นพลังงานใหม่ที่รองรับเส้นทางขาออกสำหรับฟาร์มกังหันลมและสถานีไฟฟ้าพลังงานแสงอาทิตย์ นอกจากกระดูกสันหลังเหนือศีรษะแล้ว วงจรส่งกำลังยังใช้กับส่วนทางเข้าออกของสถานีย่อยที่ปรับให้เข้ากับการทำงานที่รุนแรง เงื่อนไขต่างๆ เช่น การเคลือบน้ำแข็งหนา ลมแรง และความชื้นสูง เพื่อการทำงานของโครงข่ายตลอดทั้งปีที่เชื่อถือได้

แนวทางการบำรุงรักษาตามปกติมาตรฐานสำหรับทาวเวอร์ Lattice Steel ขนาด 500kV สำหรับสายไฟ

การบำรุงรักษาตามปกติเป็นสิ่งสำคัญเพื่อรับประกันการทำงานที่ปลอดภัยในระยะยาวของหอเหล็กโครงตาข่ายขนาด 500kV และหลีกเลี่ยง ความล้มเหลวของโครงสร้างที่เกิดจากการกัดกร่อน ข้อต่อหลวม หรือความเสียหายภายนอก

การตรวจสอบด้วยสายตาและโครงสร้าง

ดำเนินการลาดตระเวนภาคพื้นดินทุกไตรมาสและการตรวจสอบการปีนเขาอย่างใกล้ชิดทุกปี ตรวจสอบสมาชิกหลักและสมาชิกเสริม สำหรับการเสียรูป การดัดงอ การร้าว และสลักเกลียวที่ขาดหรือคลาย ตรวจสอบว่าสลักเกลียวเชื่อมต่อทั้งหมดถึงแรงบิดที่ระบุ ค่า; ขันตัวยึดที่หลวมให้แน่นอีกครั้ง และเปลี่ยนสลักเกลียวและปะเก็นที่ชำรุดทันที

การบำรุงรักษาป้องกันการกัดกร่อน

ตรวจสอบพื้นผิวสังกะสีแบบจุ่มร้อนเพื่อดูการหลุดลอก จุดสนิม และการเสียดสี รักษาพื้นที่ที่มีการกัดกร่อนด้วยสารป้องกันสนิม เคลือบ; จำเป็นต้องมีการชุบสังกะสีซ้ำสำหรับส่วนประกอบที่สึกกร่อนอย่างรุนแรง เน้นที่ฐานหอคอย ข้อต่อ และชายฝั่ง ส่วนที่มีความชื้นสูงและมีความเสี่ยงต่อการกัดกร่อนสูง

การตรวจสอบอุปกรณ์เสริมและรากฐาน

ตรวจสอบอุปกรณ์สายดินว่าขาดหรือการเชื่อมต่อไม่ดี ทดสอบความต้านทานสายดินเป็นประจำ ตรวจสอบหอคอย รากฐานสำหรับการทรุดตัว รอยแตกร้าว การสะสมน้ำ และการพังทลายของดินโดยรอบ เสริมรากฐานถ้า การกระจัดเกิดขึ้น ตรวจสอบชิ้นส่วนที่แนบมา รวมถึงป้ายเตือน อุปกรณ์ป้องกันการปีนเขา และป้ายทำเครื่องหมาย ความสมบูรณ์

การตรวจสอบสภาพอากาศหลังเหตุการณ์รุนแรง

ดำเนินการบำรุงรักษาเป็นพิเศษหลังจากมีลมแรง น้ำแข็งหนัก พายุฝนฟ้าคะนอง หรือน้ำท่วม ให้ความสำคัญกับการตรวจสอบโครงสร้าง การบิดเบี้ยว ความมั่นคงของฐานราก และความเสียหายของชั้นสังกะสี เก็บบันทึกการบำรุงรักษาให้ครบถ้วนและส่ง รายงานการตรวจสอบเพื่อตรวจสอบย้อนกลับ

ความแตกต่างและความสำคัญ: 220kV Double Circuit Lattice Tower กับ 500kV Lattice Steel Tower

ความแตกต่างที่สำคัญ

แรงดันไฟฟ้าและความสามารถในการส่งผ่าน

หอคอยขัดแตะวงจรคู่ขนาด 220 kV มีวงจรไฟฟ้าสองวงจรบนอาคารเดียว โดยส่วนใหญ่จะใช้สำหรับพลังงานทุติยภูมิในระดับภูมิภาค การส่งผ่านกริดที่มีความสามารถในการถ่ายโอนพลังงานปานกลาง หอคอยเหล็กขัดแตะขนาด 500 kV เป็นอาคารที่มีไฟฟ้าแรงสูงเป็นพิเศษ ระดับสำหรับการจัดส่งพลังงานจำนวนมากทางไกล โดยมีความสามารถในการส่งกำลังที่สูงกว่ามาก

ข้อกำหนดด้านโครงสร้างและกลไก

หอคอยไฟฟ้าสองวงจร 220 kV มีโครงที่ค่อนข้างกะทัดรัด โครงสร้างเหล็กหน้าตัดเล็กกว่า และมีความสูงปานกลาง การออกแบบโหลดมุ่งเป้าไปที่โหลดลมและน้ำแข็งปานกลาง หอคอยขนาด 500 kV ใช้เหล็กซีรีย์ Q355 ที่ทนทานกว่าและมีขนาดใหญ่กว่า หน้าตัด ความสูงของหอที่มากขึ้น และระยะห่างของตัวนำที่กว้างขึ้นเพื่อให้เป็นไปตามระยะห่างของฉนวนไฟฟ้าแรงสูง ต้านทานแรงลม น้ำแข็ง และแผ่นดินไหวที่รุนแรงยิ่งขึ้น

พื้นฐานวัสดุและการรับรอง

ทั้งสองใช้การบำบัดป้องกันการกัดกร่อนด้วยการชุบสังกะสีแบบจุ่มร้อน แต่เสาขนาด 500 kV ปฏิบัติตาม EN 1090-1, EN 10025 ที่เข้มงวดยิ่งขึ้น มาตรฐานที่มีข้อกำหนดการทดสอบ SGS/TÜV ที่เข้มงวดยิ่งขึ้นในด้านสมรรถนะทางกลและความหนาของการชุบสังกะสี

สถานการณ์การใช้งาน

เสาไฟฟ้าสองวงจรขนาด 220 kV ทำหน้าที่จ่ายไฟในเมือง-ชานเมือง สายไฟขาออกของโรงไฟฟ้าพลังลมในท้องถิ่น และ การเชื่อมโยงโครงข่ายภายในจังหวัด เสาขนาด 500 kV ใช้สำหรับโครงข่ายหลักระดับประเทศและพลังงานข้ามภูมิภาค การส่งผ่านและช่องสัญญาณออกฐานพลังงานใหม่ขนาดใหญ่

ความสำคัญ

เสาไฟฟ้าสองวงจรขนาด 220 kV ปรับปรุงประสิทธิภาพการใช้ที่ดินโดยรองรับสองวงจร ช่วยลดการใช้พลังงานในภูมิภาค ความดันการกระจาย หอคอยขัดแตะขนาด 500 kV ตระหนักถึงการขนส่งไฟฟ้าทางไกลปริมาณมาก สร้างความสมดุลในการจัดสรรทรัพยากรพลังงาน การจับคู่ประเภททาวเวอร์ที่เหมาะสมจะช่วยหลีกเลี่ยงความเสี่ยงด้านฉนวนหรือการโอเวอร์โหลดของโครงสร้าง การรักษาเสถียรภาพของกริดโดยรวม

คำถามที่พบบ่อยสำหรับทาวเวอร์ Lattice Steel ขนาด 500kV

Q1: คุณใช้วัสดุเหล็กหลักอะไรสำหรับหอเหล็กขัดแตะ 500kV

ตอบ: เราใช้เหล็กโครงสร้างที่มีความแข็งแรงสูง Q355B ตามมาตรฐาน EN 10025 ส่วนประกอบทั้งหมดผ่านการจุ่มร้อน การชุบกัลวาไนซ์เพื่อป้องกันการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมชายฝั่งทะเล น้ำแข็ง และลมแรง

Q2: คุณสนับสนุนการออกแบบที่กำหนดเองตามแบบของลูกค้าหรือไม่?

ก. ใช่. ทีมเทคนิคของเราสามารถตรวจสอบและประมวลผลแบบทางเทคนิคที่ลูกค้าจัดเตรียมไว้ให้ เรารองรับความสูงที่กำหนดเอง ประเภททาวเวอร์ (แทนเจนต์ ความตึงเครียด มุม หอคอยข้าม) พารามิเตอร์โหลดลมและน้ำแข็งสำหรับความต้องการของโครงการที่แตกต่างกัน มีการประกอบล่วงหน้าเต็มรูปแบบก่อนจัดส่ง

คำถามที่ 3: คุณสามารถให้ใบรับรองและรายงานผลการทดสอบอะไรบ้าง

ตอบ: เรามีใบรับรองการจัดการคุณภาพ ISO 9001 และใบรับรอง CE EN 1090-1 รายงานผลการทดสอบของบุคคลที่สามของ SGS / TÜV ครอบคลุมการทดสอบโหลดทางกล ความหนาของการชุบสังกะสี และองค์ประกอบทางเคมีของวัสดุสามารถจัดหาได้ตามคำขอ

Q4: กำลังการผลิตและเวลารอคอยสินค้าโดยทั่วไปของคุณคือเท่าไร?

ตอบ: กำลังการผลิตปีละมากกว่า 50,000 ตันสำหรับผลิตภัณฑ์ทาวเวอร์เหล็ก โดยปกติเวลานำคือ 30-45 การทำงาน วัน ขึ้นอยู่กับปริมาณการสั่งซื้อและการยืนยันรูปวาด

คำถามที่ 5: หอคอยขนาด 500kV ของคุณสามารถปรับให้เข้ากับภูมิประเทศและสภาพอากาศที่แตกต่างกันได้หรือไม่

ก. ใช่. หอคอยของเราได้รับการออกแบบทางวิศวกรรมสำหรับที่ราบ ภูเขา การข้ามแม่น้ำ และพื้นที่ชายฝั่ง เราปรับแต่งการออกแบบ ต้านน้ำแข็งหนา ลมแรง และแผ่นดินไหว เพื่อให้เป็นไปตามมาตรฐานกริดในท้องถิ่น

Q6: แล้วบริการหลังการขายและการสนับสนุนทางเทคนิคล่ะ?

ตอบ: เราให้คำปรึกษาด้านการวาดภาพ การติดตามความคืบหน้าในการผลิต คำแนะนำในการบรรทุก และการบำรุงรักษาตามปกติตามมาตรฐาน หลักเกณฑ์ ทีมงานของเราช่วยแก้ไขปัญหาการติดตั้งนอกสถานที่

Q7: เงื่อนไขการค้าของคุณคืออะไร? คุณสามารถส่งไปยังท่าเรือยุโรปได้หรือไม่?

ตอบ: FOB, CIF และ CFR เป็นที่ยอมรับ เรามีประสบการณ์มากมายในการส่งออกไปยังฮัมบูร์กและท่าเรือยุโรปอื่น ๆ รับผิดชอบในการบรรจุภาชนะที่เหมาะสมและเอกสารการขนส่งให้ครบถ้วน

Q8: คุณรับประกันคุณภาพของผลิตภัณฑ์ในระหว่างการผลิตได้อย่างไร?

ตอบ: การตรวจสอบหลายขั้นตอนอย่างเข้มงวด: การตรวจสอบวัตถุดิบที่เข้ามา, มิติในกระบวนการและการตรวจสอบการเชื่อม, การตรวจสอบชิ้นงานสำเร็จรูปและการตรวจสอบก่อนการประกอบ ชิ้นส่วนที่ชำรุดจะถูกเปลี่ยนก่อนส่งมอบ
